Rollladenwellen & Zubehör

Rollladenwelle: Wickelwelle, Wellenverbinder und Befestigungen

Die Rollladenwelle, auch Wickelwelle genannt, trägt den Panzer und überträgt die Bewegung von Gurt, Kurbel oder Motor. Die Stahlwelle verschleißt kaum, muss aber ersetzt werden, wenn sie verbogen ist oder wenn Sie von manueller Bedienung auf einen Motor umsteigen: Ihr Durchmesser muss dann den Motor aufnehmen können. Am weitesten verbreitet sind die Achtkantwelle 60, die ZF54 und die ZF64.

Die Wickelwelle ersetzen oder verlängern

Die Achtkantwelle Ø40 oder Ø60 mm aus Stahl wird mit der Metallsäge gekürzt und nimmt mit den passenden Motoradaptern die meisten Motoren auf. Die Teleskop-Achtkantwelle 60 wird in eine identische Welle gesteckt, um sie zu verlängern, mit einer Überlappung von mindestens 150 mm. Für einen Rollladen mit Kurbel enthält das Kurbel-Set mit Welle 1,50 m Welle, Kurbelgetriebe, Kastenführung und Kurbel. Um Ihren Rollladen elektrisch nachzurüsten, wählen Sie besser eine komplette motorisierte Welle und lesen Sie unsere Anleitung Wie motorisiere ich meinen Rollladen?.

Den Panzer an der Welle befestigen

Die flexiblen Clip-Wellenverbinder werden auf die oberste Lamelle geschoben und ohne Bohren in die Aussparungen der Welle eingeclipst. Sie eignen sich für manuelle Rollläden und für Motoren mit mechanischer Endlageneinstellung; es gibt sie auch mit PVC-Hülse und in verstärkter Ausführung.

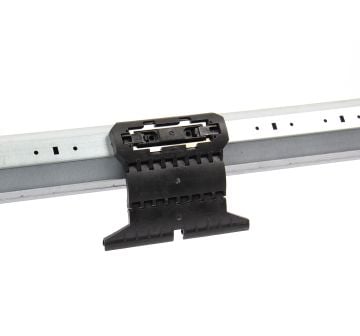

Die starren Wellenverbinder mit Hochschiebesicherung (1 bis 4 Glieder) blockieren, sobald jemand versucht, den Panzer von außen hochzuschieben. Sie werden mit einem auskuppelbaren Kurbelgetriebe ohne Endanschlag oder mit einem Motor mit automatischer Endlagenerkennung über Drehmomentbegrenzung verwendet, niemals bei einem Türrollladen mit Schloss. Für Blocksûr-Verbinder benötigen Sie zwei Sperrringe pro Verbinder.

Endstücke, Führungsscheiben und Drehteile

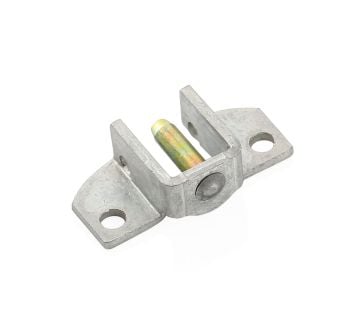

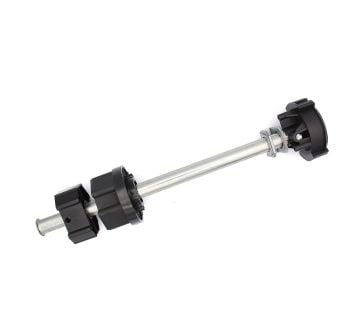

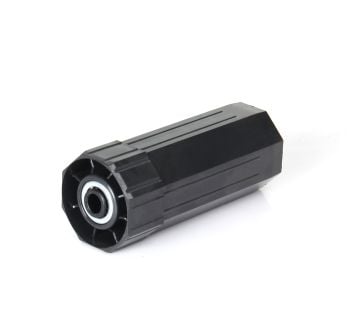

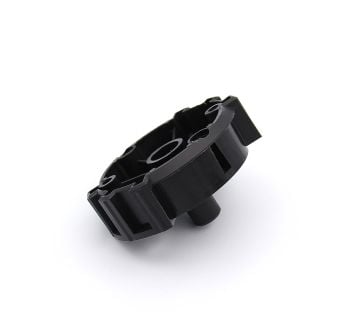

Das Wellenendstück lagert die Welle seitlich und muss sowohl zur Welle (Achtkant 40 oder 60, ZF64, ZF54, ZF45, Deprat …) als auch zum Lager passen. Ergänzen Sie das Ganze mit einer Führungsscheibe (Ø135 bis 230 mm), einem Tandem für Einbau- oder SDZ-Kästen, einer Antriebsnabe oder einer Gurtscheibe für Rollläden mit Gurt. Bei einem SDZ-Rollladen verbinden zwei Verstärkungswinkel die Welle mit der Wand. Die Ausgleichsfeder sitzt in der Welle und erleichtert die Bedienung eines Rollladens mit Gurt oder Kurbel.

Alle weiteren Teile finden Sie bei unseren Rollladen-Ersatzteilen.

Häufige Fragen

Sie erkennen Ihre Welle nicht? Schicken Sie uns ein Foto des Endstücks, unser Team hilft Ihnen bei der Bestimmung.
