Kit axe motorisé pour volet Moteur filaire SOMFY ® ø60mm
- Description du produit
-
- Axe motorisé filaire pour tout type de volet roulant
- Plusieurs puissances - Largeur tube ajustable facilement
- Pack modernisation tout inclus avec inverseur
Description du produit
Motoriser son volet c'est le manipuler sans effort
Les motorisations sont idéales pour se simplifier les ouvertures / fermetures quotidiennes de volet roulant. Les packs vous permettent de jouir de ce confort sans avoir à changer de volet roulant. C'est économique et facile à mettre en place, sans risque d'oubli de pièce.
Définir la compatibilité avec son volet roulant
Pour savoir si votre volet roulant est compatible avec le pack axe motorisé filaire, assurez vous que :
- L'axe précédent mesure 60mm de diamètre et mesure entre 620 et 3500mm de long
- La puissance retenue est adéquate (voir formule de calcul ci-dessous)
*Estimation poids des lames: PVC 4kg/m², alu 4,5kg/m², bois 11kg/m².
Consultez l'abaque des puissances selon le poids:[PDF] Choisir la puissance de son moteur pour volet roulant Somfy
La puissance du pack sélectionné en fonction de la largeur est insuffisante? Optez pour la longueur supérieure, vous n'utiliserez pas l'axe télescopique additionnel.
Composition des packs axes motorisés filaires ø60mm

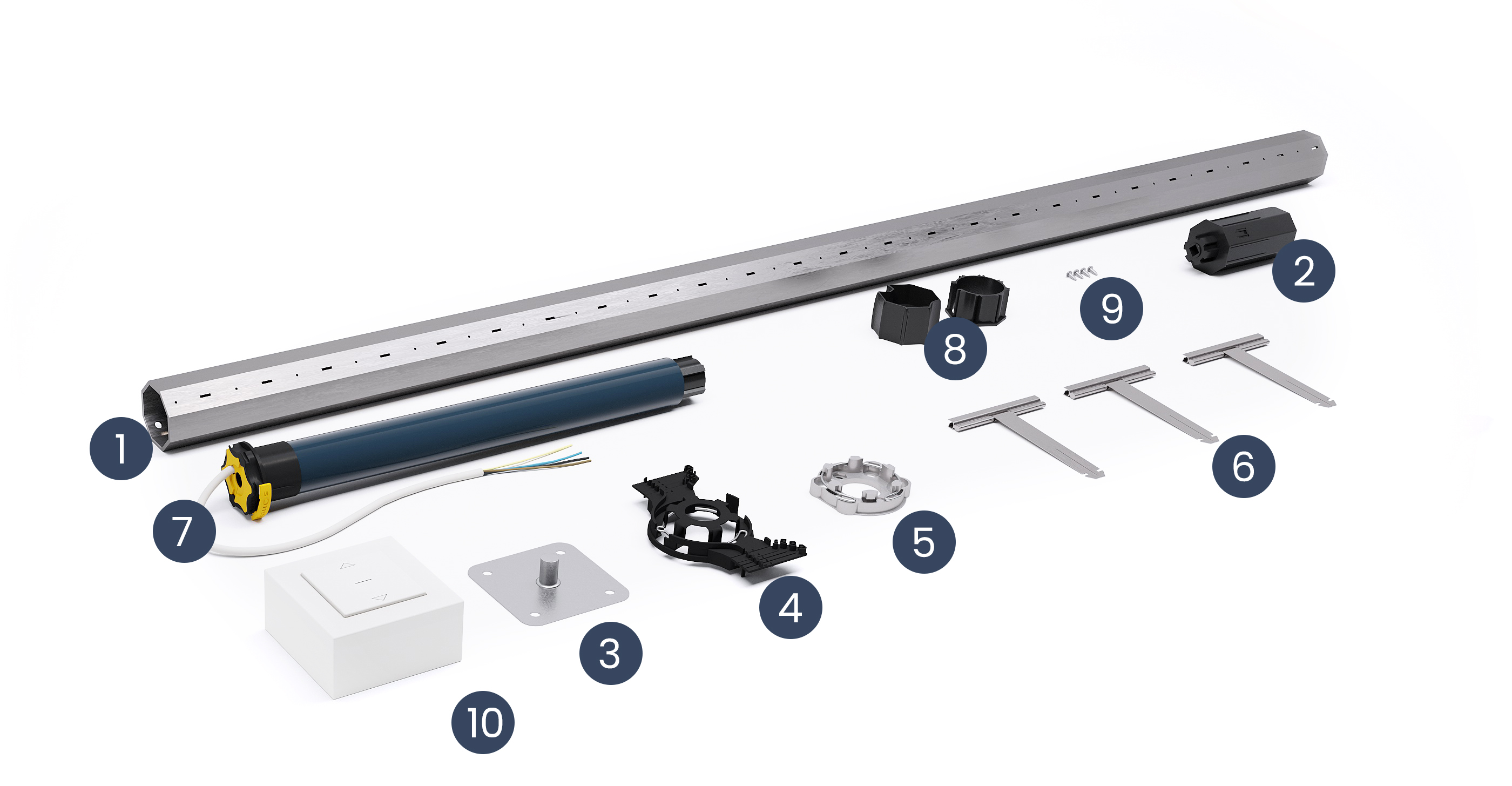

Pack axe ø60mm - 1500mm
- 1 - Axe octogonal ø60mm - Longueur 1500mm recoupable (x1)
- 2 - Embout de tube ø60mm avec (x1)
- 3 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
- 4 - Support opérateur universel
- 5 - Attaches tabliers en T (x3)
- 6 - Moteur filaire ø50mm - Longueur 525mm - 10Nm (x1)
- 7 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
- 8 - Vis autoforeuses (x3)
- 9 - Inverseur AvosDim ACCESVR_INT1 - pose encastrée ou applique (boitier fourni)

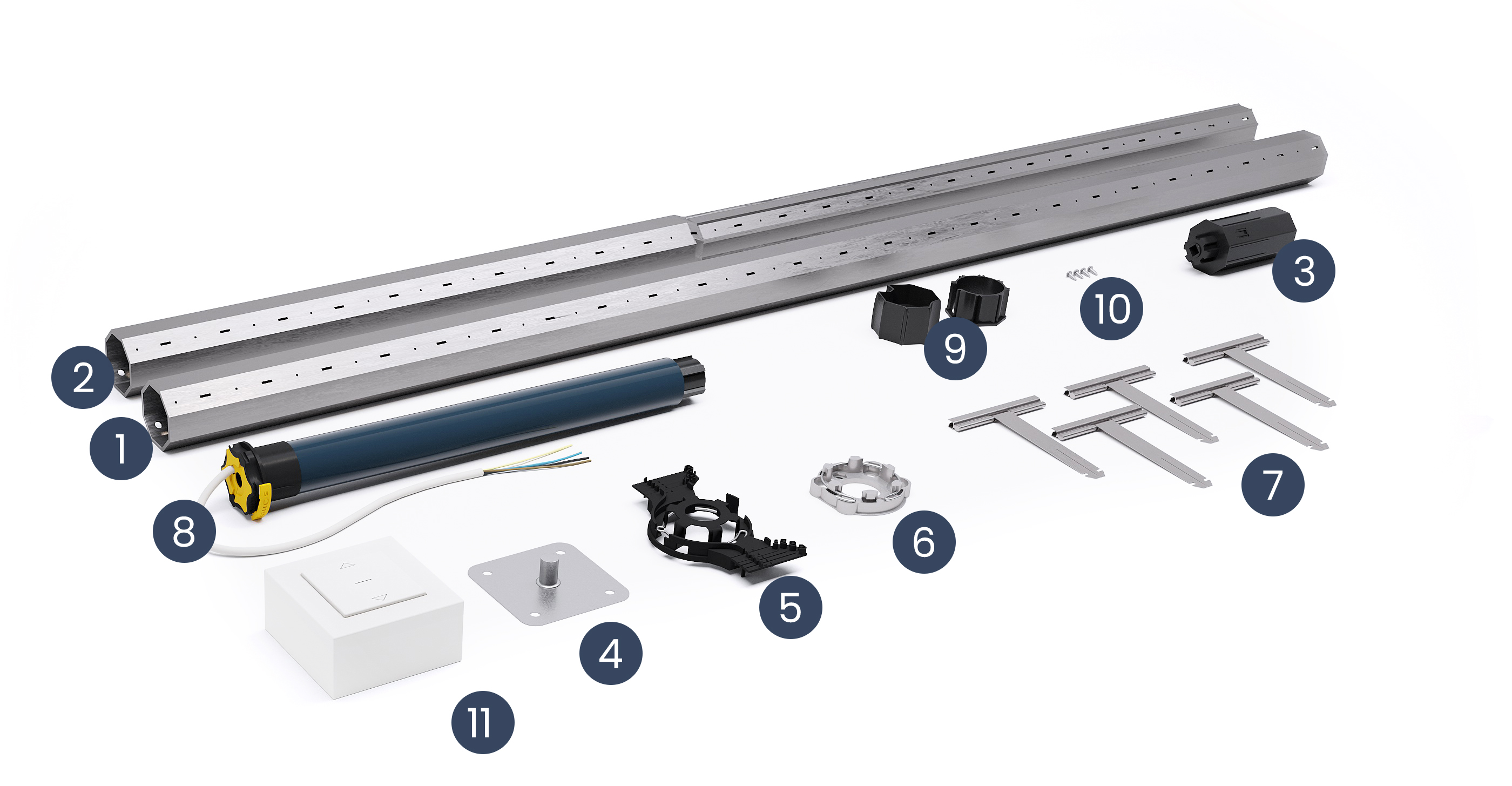

Pack axe ø60mm - 2500mm
- 1 - Axe octogonal ø60mm - Longueur 1500mm recoupable (x1)
- 2 - Tube octogonal télescopique de 1500mm recoupable (x1)
(enfoncement 500mm) - 3 - Embout de tube ø60mm (x1)
- 4 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
- 5 - Support opérateur universel
- 6 - Attaches tabliers en T (x5)
- 7 - Moteur filaire ø50mm - Longueur 525mm - 10Nm (x1)
- 8 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
- 9 - Vis autoforeuses (x3)
- 9 - Inverseur AvosDim ACCESVR_INT1 - pose encastrée ou applique (boitier fourni)

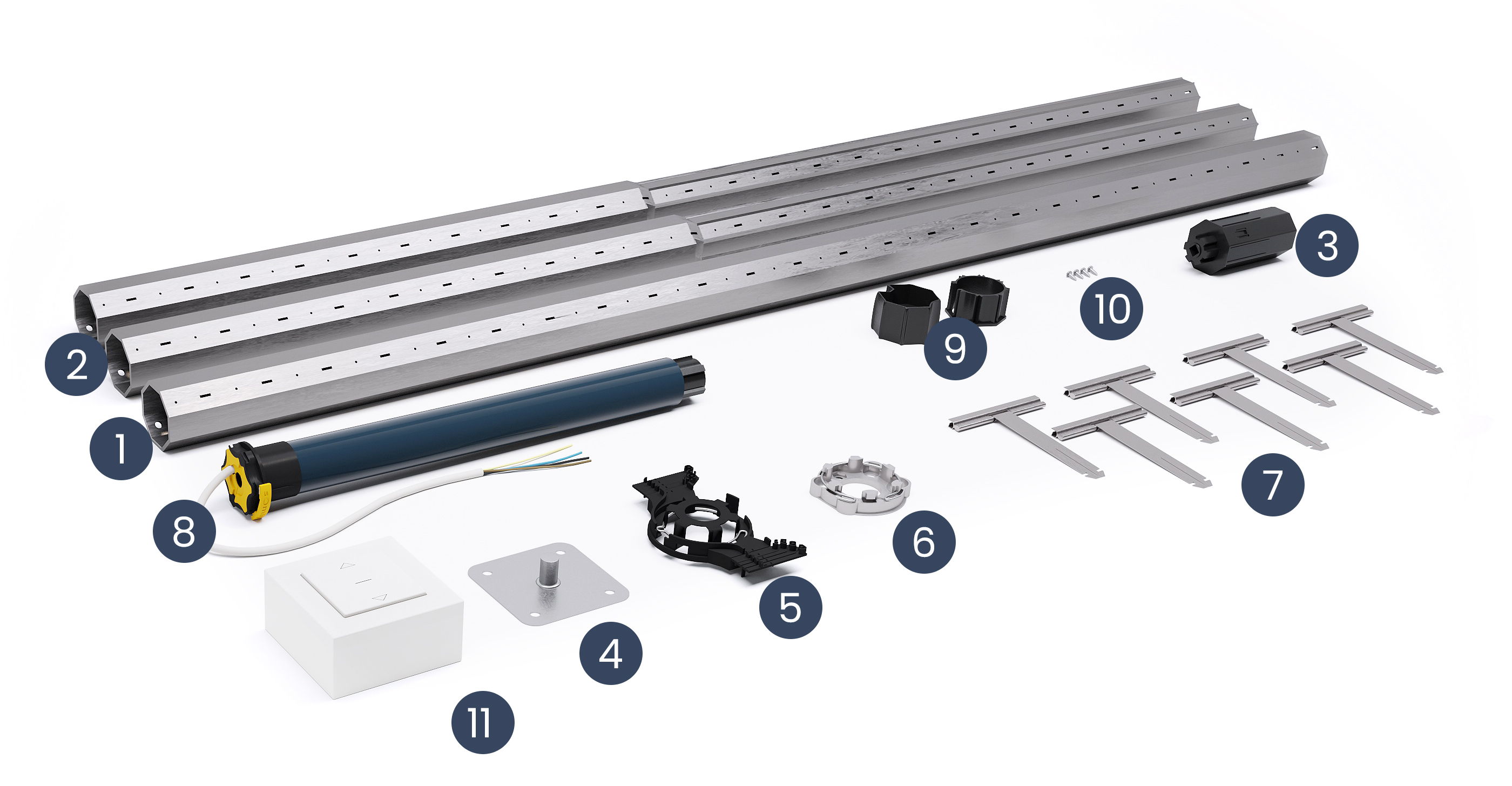

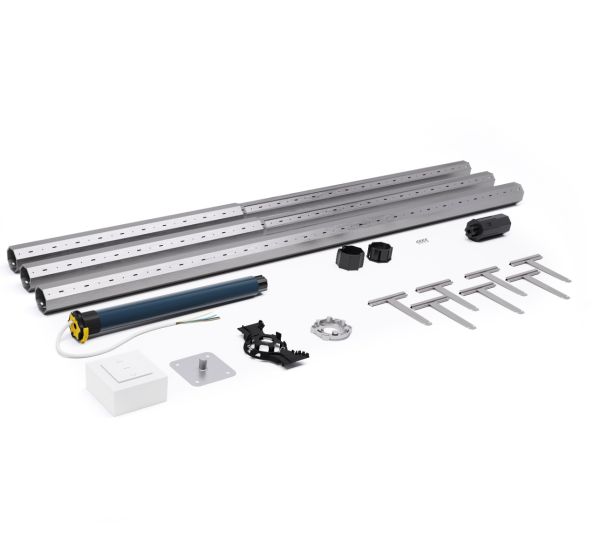

Pack axe ø60mm - 3500mm
- 1 - Axe octogonal ø60mm Longueur 1500mm recoupable (x1)
- 2 - Tube octogonal télescopique de 1500mm recoupable (x2)
(enfoncements respectifs 500mm) - 3 - Embout de tube ø60mm (x1)
- 4 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
- 5 - Support opérateur universel
- 6 - Attaches tabliers en T (x7)
- 7 - Moteur filaire Somfy LT50 ø50mm - Longueur 555mm - 20Nm (x1)
- 8 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
- 9 - Vis autoforeuses (x3)
- 9 - Inverseur AvosDim ACCESVR_INT1 - pose encastrée ou applique (boitier fourni)
Performances et données techniques du moteur filaire
Axe motorisé filaire - 10Nm | Axe motorisé filaire - 10Nm | Axe motorisé filaire - 20Nm | |
Diamètre | 50mm | 50mm | 50mm |
Tension | 230Vac | 230Vac | 230Vac |
Absorption | 0.4A | 0.5A | 0.7A | Puissance | 90W | 120W | 160W | Couple moteur | 10Nm | 10Nm | 20Nm | Vitesse de rotation | 12 trs/min | 12 trs/min | 12 trs/min | Temps de fonctionnement | 4min | 4min | 4min | Poids du moteur | 1.72kg | 1.85kg | 2.15kg | Indice de protection | IP44 | IP44 | IP44 |
Faire confiance à SOMFY
L'un des leaders mondiaux de la motorisation. Optez pour cette marque française de renom, c'est essentiellement l'assurance d'accéder à un large choix de télécommandes, horloges de programmation et accessoires divers, sur fond de technologie innovante.
Informations Supplémentaires
Nom | Kit axe motorisé pour volet |
---|---|
SKU | PACK_60_FILAIRE_SOMFY |
SKU Fabricant | PACK_60_FILAIRE_SOMFY |
Garantie en année(s) | 5 |
Marque | AVOSDIM |
Avis produit
Questions clients
Besoin d’un conseil ? Pose, Utilisation, Entretien:
nos Clients vous répondent !
Je souhaiterais savoir si le kit 3500 mm permettait réellement de couvrir cette distance car ma baie vitrée fait 3498 mm.
Y a t'il de la marge pour la solidité au niveau de l'emboîtement des deux tubes au milieu?
Cordialement.
Il faut savoir que le moteur ne mesure pas 350 cm. Il s'emboite à l'interieur du tube qui est rigide. Il suffira de suivre la notice de montage et prendre les mesures afin de verifier une eventuelle coupe du tube
Cordialement
je pense que il sera un peu court pour chez vous. il faut prendre en compte les espaces de part et d'autre (si coffre titan) de plus l'emboitement risque de faire fléchir l'arbre de traction et pour finir un moteur 10NM est vraiment trop juste voir trop faible.
j'espère vous avoir aidé avec ces quelques infos.
Appelle les ou envoie un mail ils sont reactifs.
2e solution demande a acheter 50 cm ou 1m de plus (en passant par le téléphone...) Et le souci sera réglé.
20Nm pour du 3.5 m ca va etre suffisant?
Sinon super produit. Excellent rapport qualité prix. Rien a dire
