Fixations pour Moteur de Volet Roulant

Adaptations et supports pour moteur de volet roulant

Un moteur tubulaire de volet roulant se glisse dans le tube d'enroulement : pour fonctionner, il a besoin d'un jeu d'adaptations moteur (une roue et une couronne) et d'un support moteur qui fixe sa tête sur la joue du coffre. Retrouvez ici ces pièces pour les moteurs AvosDim et Somfy ®.

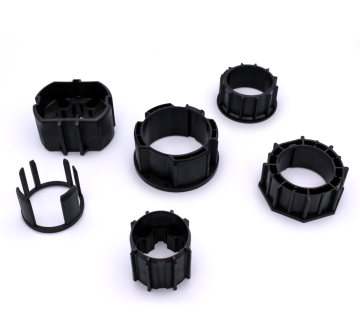

Roue et couronne : le rôle des adaptations

• La roue se place entre la tête moteur et le tube : elle solidarise le tube et le moteur pendant le fonctionnement. Elle s'enfile sur le corps du moteur en premier.
• La couronne (ou bague) se place à l'autre extrémité du moteur, cachée dans le tube. Elle maintient le moteur aligné et compte les tours pour les fins de course.

Si votre volet ne s'arrête plus correctement en position haute ou basse, vérifiez que la roue et la couronne sont bien en place et en bon état.

Choisir le bon jeu d'adaptations

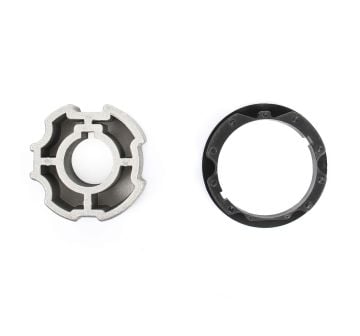

Trois critères comptent : la marque du moteur, son diamètre, et la forme et le diamètre du tube. Par exemple : moteurs AvosDim ø45 mm, AvosDim ø35 mm sur tube octo 40, AvosDim ø55 mm sur tube ZF80, Somfy ® ø40 mm, Somfy ® ø50 mm ou Somfy ® ø60 mm. Pour identifier votre tube, sortez l'axe, comparez sa forme et mesurez son diamètre. Si votre tube n'est pas proposé, passez à un tube octogonal ø40 ou ø60 mm.

Important : une roue et une couronne correspondent à un moteur et à un tube précis. Avec un autre modèle, l'installation est impossible.

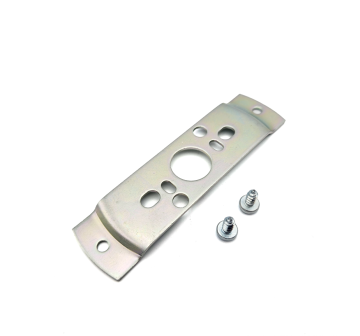

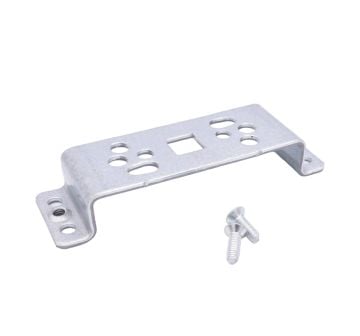

Fixer la tête moteur dans le coffre

Le support dépend du moteur et du type de volet :

• Moteurs AvosDim : support pour volet rénovation (ø45 mm, plusieurs sections de coffre), support pour volet traditionnel ou support universel ø35 mm.
• Moteurs Somfy ® : le support universel 9910000 pour moteurs ø50 et ø60 mm s'adapte aux volets rénovation, tunnel, traditionnels et bloc-baie ; pour les moteurs LS40, voir la plaquette LS40.
• Moteurs à manœuvre de secours : le support multi-entraxes 100 x 100 mm se visse sur les joues de 250, 300 et 360 mm.
• Bloc-baie : le kit universel KUBB remplace les consoles des coffres de 140 à 195 mm intérieur, pour moteurs à tête étoile.

Moteurs seuls : voir notre rayon moteur pour volet roulant et notre guide remplacer un moteur Somfy ®. Les autres pièces se trouvent dans nos pièces détachées de volet roulant.

Questions fréquentes

Vous ne trouvez pas la référence de votre moteur ou de votre tube ? Notre équipe vous aide à trouver la bonne adaptation.
