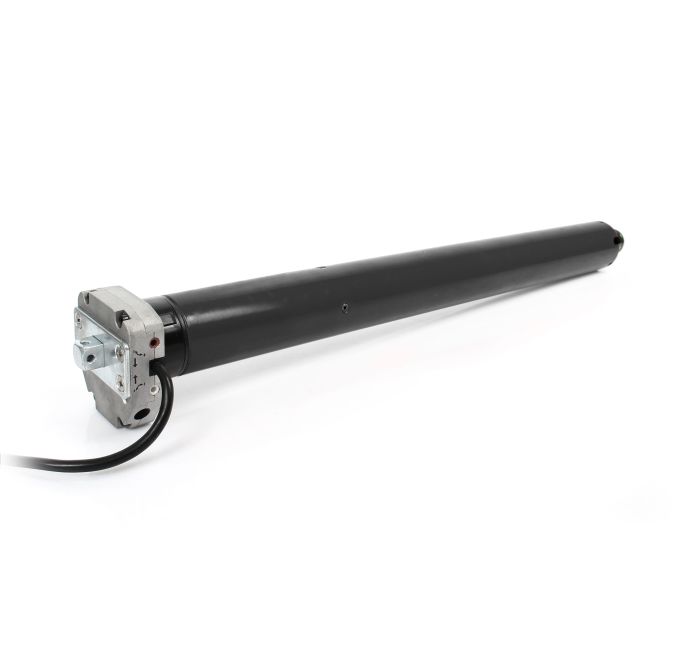

Motor persiana AvosDom 80Nm Con cable Maniobra de emergencia
Descripción del producto
Utilización
Este motor está destinado a las personas que desean poder accionar manualmente la persiana o el estor motorizado en caso de corte de corriente o avería.
El motor CSI con cable AVOSDIM permite integrar una manivela de emergencia (en opción), una salida está prevista para esta maniobra.
Compatibilidad
Sus motores con cable AVOSDIM Ø55mm podrán motorizar todas sus persianas enrollables y sus estores así como sus toldos por ejemplo.
Los motores con cable AVOSDIM se controlan con la ayuda de un inversor o interruptor mural (no incluido) de cualquier marca. Puede incluso planear reemplazar este interruptor por un reloj de programación AVOSDIM con el fin de que sus productos puedan funcionar de manera autónoma, estando presente o no (no viene incluido - consulte nuestros productos relacionados).
Ayuda a la configuración
Escoja la potencia adecuada
La potencia del motor se elige en función al peso de la persiana - peso calculado luego de tomar las medidas del alto y del ancho del tablero de lamas visibles.
Estimación del peso del tablero de lamas
ancho* x alto* x (peso al m² **)
* medida a transformar en metros
** estimación del peso de las lamas : PVC (4kg / m²), alu (4,5kg /m²), madera (11kg /m²)
Consideramos que 1Nm soporta 2Kg. Acérquese a la potencia más adecuada.
Nuestro consejo: Si la adaptación de un motor más potente de lo necesario no es perjudicial, el caso inverso puede conducir a un fallo irreversible que no está garantizado - Asegúrese de que se siguen las recomendaciones para preservar la larga duración de su motor
Escoja las buenas adaptaciones
El juego de adaptaciones que usted habrá elegido estará compuesto de una rueda y de una corona. Uno permite que el motor impulse el eje durante la rotación, mientras que el otro cuenta las revoluciones realizadas para marcar su detención en el lugar correcto (el tope).
La elección de las adaptaciones se hará según la marca del motor, su diámetro y el modelo de eje. Si se trata de reemplazar un motor idéntico, es inútil comprarlas. De lo contrario, son indispensables.
Las adaptaciones que proponemos son, entre otras, compatibles con los ejes octogonales de 60 mm de diámetro, así como con los de la marca ZF 54 y 64 mm, , que se reconocen por su forma de estrella.

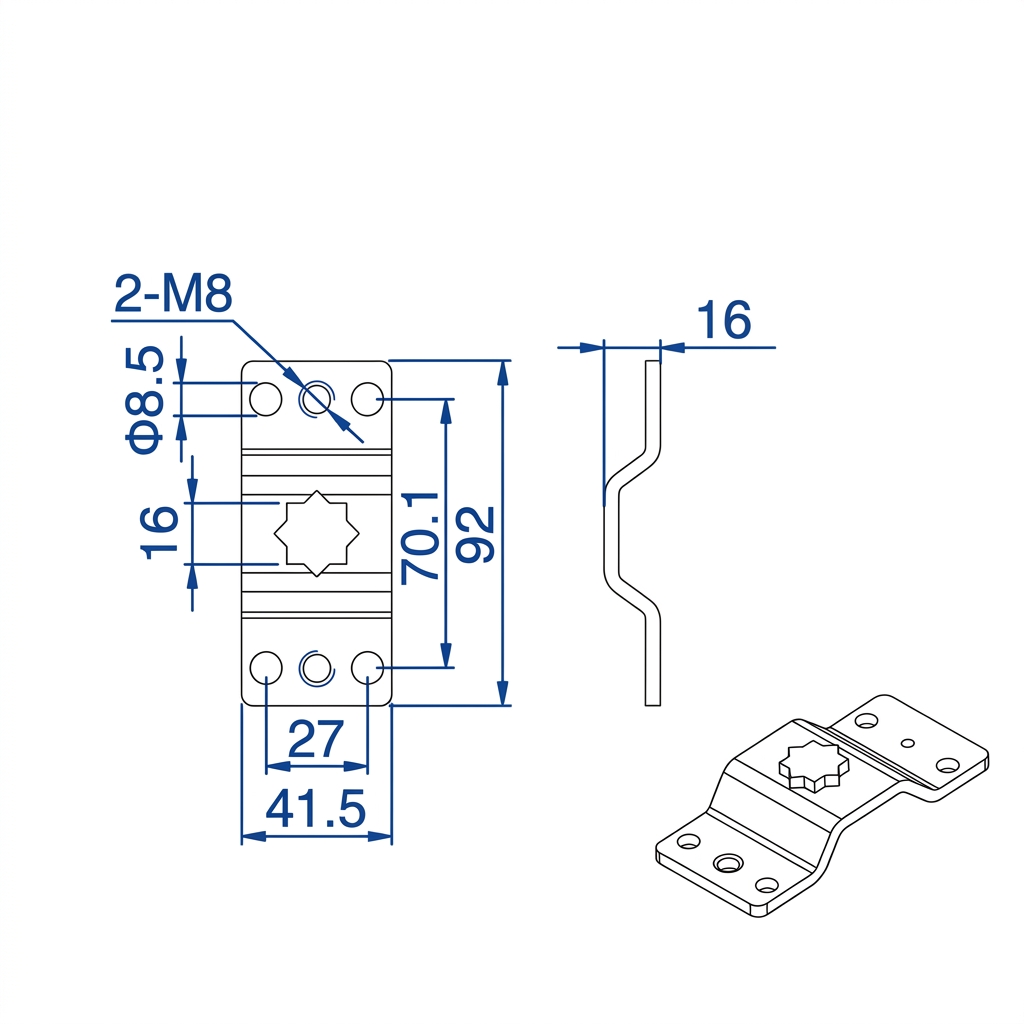

Escoja los soportes de motor adecuados
Los soportes para motores son también indispensables. Fijadas a una de las paredes laterales de la caja de persianas (a un lado del motor), se utilizan para asegurar eficazmente el conjunto motor/eje/caja.
Nuestra selección tiene en cuenta la compatibilidad con la cabeza de motor seleccionada. Todo lo que queda por hacer es determinar el tipo de caja de persianas que tiene y su tamaño para acomodar la pieza apropiada.
Las características técnicas de los motores con cable AvosDim
| Potencia | Longitud del tubo del motor* | Velocidad de rotación |
| 80Nm | 782mm | 12 vueltas / minuto |
*Esta es la dimensión total del motor en el eje (rueda motriz proporcionada en esta medida). Sea cual sea la elección de la potencia, la cabeza del motor, fuera del eje, mide 26 mm.
- Otras características
Consumo : 230V / 50Hz
Capacidad de la cabina : 22 vueltas
Detención de descenso manual
Diámetro motor : 55mm
Indice de protección : IP44
Certificaciones productos : CE, TUV (Alemania), VDE (Alemania), ROHS
La tecnología con cable AVOSDIM
La tecnología con cable AvosDim, es una motorización desarrollada para todos aquellos que simplemente desean modernizar sus persianas o estores utilizando un motor estándar de alta calidad, todo ello a un precio mínimo. El motor radio o inalámbrico de AvosDim puede ser operado a través de cualquier marca de inversor o interruptor para la automatización.
Contenido del paquete
- Motor con cable con maniobra de emergencia (manivela en opción)
- Cable VVF negro 3 conductores de 2m
- Vara de ajuste para la detención del descenso
- Manual de instrucciones
¹: Forme parte de nuestro proyecto ecológico ambientalmente responsable descargando nuestros manuales de instalación online. Puedes econtrarlos en nuestro sitio web en la sección "Manual y Video" ubicados justo debajo de la descripción en la ficha cada producto. Si desea saber más acerca del desarrollo sustentable haga clic AQUÍ.
Manual y video
Información suplementaria
| Nom (max 70 car sous titres inclus) | Motor persiana AvosDom 80Nm Con cable Maniobra de emergencia |
|---|---|
| SKU | 005219 |
| Sku Fabriquant | 005219 |
| Garantía (año) | 5 |
| Marca | AVOSDIM |
