¿Cómo electrificar tu persiana enrollable?

¿Tienes una persiana enrollable manual, es decir, que se puede manipular tirando de la manija o mediante una correa enrollada?
¿Ahora quieres motorizar la persiana para ganar comodidad?
Que no cunda el pánico, nosotros te ayudamos a ver las cosas con mayor claridad

En este vídeo te mostramos cómo transformar tu Persiana Manual en Persiana Motorizada. Este es el ejemplo de una Persiana de Renovación, es decir con caja visible desde el exterior.
¿Tu persiana enrollable es un modelo tradicional? Es decir, ¿el mecanismo se coloca dentro de la vivienda? Consulta el vídeo haciendo clic AQUÍ

- 25%

Persiana exterior PVC y Aluminio a medida Renovación
con cajón

A partir de 41,18 € Regular Price 54,90 €

Seleccione
- 25%

Persiana exterior PVC y aluminio solar a medida Renovación
con cajón

A partir de 56,18 € Regular Price 74,90 €

Seleccione
Enrolladores de Persianas con cordón o cinta - Varios modelos

A partir de 7,12 € Regular Price 8,90 €

Seleccione
SIN CORREA

Caja enrolladora de cinta para persiana - Varios modelos

A partir de 5,52 € Regular Price 6,90 €

Seleccione
- 20%

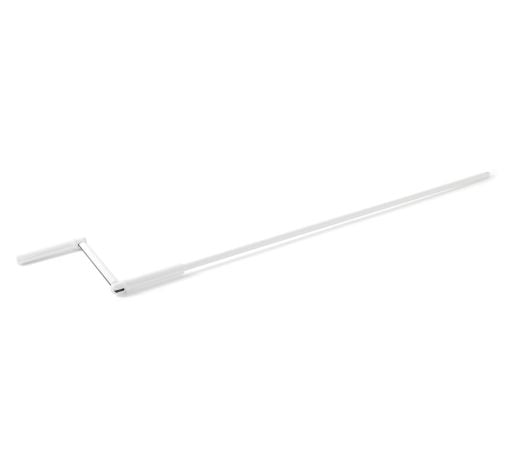

Manivela con manija Ø 12,4mm acero lacado blanco Lg total 1510mm

Special Price 18,32 € Regular Price 22,90 €

Seleccione
Cajón persiana enrollable Renovación a medida - Recto de 45º

A partir de 21,14 € Regular Price 26,42 €

Seleccione
- 25%

Persiana exterior PVC y aluminio a medida Tradicional
sin cajón

A partir de 48,68 € Regular Price 64,90 €

Seleccione

Resumen

El eje motorizado AvosDim
- Elegir la tecnología del motor
- Determinar la marca
- Seleccionar la potencia
Las conexiones eléctricas
- El Motor Radio
- El Motor con Cable

1 - El Eje Motorizado AvosDim

El Eje Motorizado es la solución ideal para quienes desean convertir en eléctrica una Persiana Enrollable por pirmera vez. Completo, tienes todas las piezas necesarias para la transformación.; tubo de enrollamiento, motor, adaptations moteur, soporte motor, inversor o mando a distancia, fijaciones de tablero de lamas ...

¡Sigue nuestros consejos paso a paso a continuación para tomar la decisión correcta!

Elegir la tecnología del motor

Motor de tecnología de radio

Un mando a distancia sin cable asegura el ascenso y descenso de la persiana.
Encuentra en nuestro sitio esta tecnología de motor de marca AvosDim y Somfy ® especialmente.

inversor de persiana enrollable eléctrica

Motor con tecnología cableada

El ascenso, el descenso y la detencióndel motor se manejan desde un inversor para automatismos.
Encuentra esta tecnología en nuestro sitio motor de marca AvosDim y Somfy ® especialmente.

Para estas dos tecnologías de Motor para Persiana, el motor requiere un cableado eléctrico. Los motores de persianas de tecnología solar permiten evitar el trabajo eléctrico.

Determinar la marca

Ahora que has identificado la tecnología que cumple con tus expectativas, es momento de concentrarse en la marca. del motor integrado en el Kit Eje Motorizado para Persiana Enrollable. Nuestro sitio te ofrece 2 marcas, cada una disponible en tecnología con cable, radio / RTS y IO.

AvosDim: toda una gama de Motorizaciones para Persiana a tu servicio desde hace más de 10 años. Diez años de garantía. Motores con funciones útiles y ahora conectados. El motor para persiana radio también es compatible con la Box Connectada 005313, para operar desde un smartphone, desde casa o de vacaciones.
Un buen precio que lo convierte en LA relación Precio/Calidad por excelencia.

Somfy: La reputación de esta marca innovadora ya está establecida. Los puntos de comando son escalables y proponen constantemente nuevas funciones. El coste es superior al de los motores Persiana AvosDim, sin embargo es interesante optar por esta marca si ya tienes motores radio Somfy ® o de marcas asociadas⁽¹⁾ para poder agruparlos desde un mismo punto de comando.

Somfy ofrece dos motores de radio, el RTS y el IO. El IO permite utilizar plenamente las funciones de la caja conectada Tahoma. Para ser compatibles, los transmisores deben ser RTS o IO dependiendo de la tecnología del motor elegida.

⁽¹⁾Compatibilidad con otras marcas (ej: Velux ®, Honeywell ®, Niko ®, Hitachi ®,...). Lista completa para consultar en la web de Somfy.

2 - Las conexiones eléctricas

El motor radio

Normas

Para la instalación de una persiana enrollable, el NFC 15- estándar 100 requiere creando un circuito especializado. Para ello necesitarás uno o más (dependiendo del número de persianas enrollables a instalar) disyuntores de 16 A con conductor de 1,5 mm² de diámetro o disyuntores de 20 A con sección de conductor de 2,5 mm².

Material necesario para conectar la alimentación al motor.

La persiana enrollable motorizada
De la funda ICTA (diámetro 16 mm o 20 mm como norma general
Alicates pelacables y cortantes
Una o más cajas de derivación para aislar las conexiones eléctricas
Cable eléctrico sección 1,5mm² (rojo, azul, negro, marrón y verde/amarillo)

Cómo conectar tu persiana enrollable radio eléctrica

Para los motores de tecnología radio, la alimentación se envía directamente al motor de la persiana, pasando a través de una caja de conexiones situada generalmente al lado de la persiana (empotrable o de superficie), a la derecha o a la izquierda. Todo el sistema de recepción está integrado en el motor.

1. Coloca el cable de alimentación de la persiana flexible en una moldura, o canaleta si está a la vista o en la funda ICTA si se pretende empotrar.

2. Lleve este cable a la caja de control (o caja de conexiones) con la fuente de alimentación de 220v de 3 cables (Fase/Neutro/Tierra).

Conecta el conductor de red azul de la persiana enrollable al cable azul de la fuente de alimentación.

diagrama de conexión de radio de persiana enrollable

Leyenda: Esquema de conexión del interruptor de radio

4. Conecta la fase de la fuente de alimentación marrón o roja según el tipo al cable marrón de la persiana

5. Comprueba si hay cortocircuitos después de realizar el cableado con el óhmetro.

6. Enciende la alimentación mediante el disyuntor.

7. Prueba la persiana enrollable, comprueba y ajusta los finales de carrera si es necesario, siguiendo las instrucciones suministradas con el motor.

El motor con cable

Cómo conectar tu persiana enrollable eléctrica con cable

1. Coloca el cable de alimentación de la persiana flexible en una moldura, o canaleta si está expuesto o en la funda ICTA si se quiere empotrar.

2. Pasa este cable hacia la caja de control (o caja de conexiones) con la fuente de alimentación de 220 V de 3 cables (Fase / Neutro / Tierra).

3. Conecta el cable verde/amarillo (Tierra) del motor de la persiana al cable de alimentación.

4. Conecta el conductor neutro (cable azul) de la persiana al cable azul de la fuente de alimentación.

5. Conecta la fase de la fuente de alimentación (marrón o roja según el tipo) a un terminal de control del interruptor (Subir o bajar según la colocación del motor).

6. Conecta el cable marrón del motor al terminal del botón marcado con 1, con una flecha en una dirección (consulta el diagrama a continuación).

7. Conecta el cable negro del motor al terminal restante del interruptor con una flecha apuntando hacia el otro lado (consulta el diagrama a continuación). En caso de duda, verifica las direcciones de los contactos con un multímetro en la posición del óhmetro.

8. Enciende la energía usando el disyuntor.

9. Prueba la persiana enrollable, controla y ajusta los finales de recorrido si es necesario, siguiendo las instrucciones suministradas con el motor.
