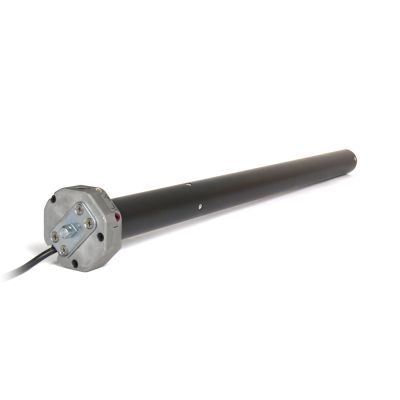

Motor persiana con cable AVOSDIM y Maniobra de emergencia Ø45mm
- Descripción del producto
- Consejos y Videos
-
10 / 10
- Robusto, hasta 100Kg elevados
- Se puede asociar a una manivelapara la manipulación manual de la persiana
- Manipulación con cualquier marca de interruptor para persiana enrollable
Iniciar sesión con Facebook
Iniciar sesión con Google Descripción del producto
Utilización
Este motor está destinado a las personas que desean poder accionar manualmente la persiana o el estor motorizado en caso de corte de corriente o avería.
El motorCSI Filaire AVOSDIM permite integrar una manivela de emergencia (en opción), una salida está prevista para esta maniobra.
Compatibilidad
Los motores se adaptan a todos los ejes octogonales de un diámetro de 60mm (únicamente este diámetro). Estos motorizarán todas sus persiana enrollables y sus estores tales como toldos de terraza por ejemplo.
Los motores con cable AVOSDIM se controlan con la ayuda de un inversor o interruptor mural (no incluido) de cualquier marca. Puede incluso planear reemplazar este interruptor por un reloj de programación AVOSDIM con el fin de que sus productos puedan funcionar de manera autónoma, estando presente o no (no viene incluido - consulte nuestros productos relacionados).
Ayuda a la configuración
Escoja la potencia adecuada
La potencia del motor se elige en función al peso de la persiana - peso calculado luego de tomar las medidas del alto y del ancho del tablero de lamas visibles.
Estimación del peso del tablero de lamas
ancho* x alto* x (peso au m²**)
*medida a transformar en metros
** estimación del peso de las lamas : PVC (4kg / m²), alu (4,5kg /m²), madera (11kg /m²)
Consideramos que 1Nm soporta 2Kg. Acérquese a la potencia más adecuada.
Nuestro consejo: Si la adaptación de un motor más potente de lo necesario no es perjudicial, el caso inverso puede conducir a un fallo irreversible que no está garantizado - Asegúrese de que se siguen las recomendaciones para preservar la larga duración de su motor.
Escoja las buenas adaptaciones
El juego de adaptaciones que usted habrá elegido estará compuesto de una rueda y de una corona. Uno permite que el motor impulse el eje durante la rotación, mientras que el otro cuenta las revoluciones realizadas para marcar su detención en el lugar correcto (el tope).
La elección de las adaptaciones se hará según la marca del motor, su diámetro y el modelo de eje. Si se trata de reemplazar un motor idéntico, es inútil comprarlas. De lo contrario, son indispensables.
Las adaptaciones que proponemos son, entre otras, compatibles con los ejes octogonales de 60 mm de diámetro, así como con los de la marca ZF 54 y 64 mm, , que se reconocen por su forma de estrella.
Escoja los soportes de motor adecuados
Los soportes para motores son también indispensables. Fijadas a una de las paredes laterales de la caja de persianas (la del lado del motor), se utilizan para asegurar eficazmente el conjunto motor/eje/caja
Nuestra selección tiene en cuenta la compatibilidad con la cabeza de motor seleccionada. Todo lo que queda por hacer es determinar el tipo de caja de persianas que tiene y su tamaño para acomodar la pieza apropiada.
Las características técnicas de los motores con cable con maniobra de emergencia AVOSDIM
| Potencia | Longitud del tubo del motor* | Velocidad de rotación |
| 20Nm | 585mm | 15 vueltas / minuto |
| 50Nm | 585mm | 12 vueltas / minuto |
*Esta es la dimensión total del motor en el eje (rueda motriz proporcionada en esta medida). Sea cual sea la elección de la potencia, la cabeza del motor, fuera del eje, mide 22 mm.
- Características comunes
Consumo : 230V / 50Hz
Capacidad de la cavidad : 22 vueltas
Diámetro motor : 45mm
Índice de protecció : IP44
Cerificados productos : CE, TUV (Alemania), VDE (Alemania), ROH
La tecnología AVOSDIM
La tecnología radio AVOSDIM, es una motorisation desarrollada para todos aquellos que simplemente desean modernizar sus persiana y estores a través de un motor estándar de calidad a un buen precio. El motor con cable AvosDim se manipula a través de cualquier marca de inversor por automatismo.
Contenido del paquete
- Motor con cable con maniobra de emergencia (manivela en opción)
- Cable VVF negro 4 conductores de 2m
- Varilla de ajuste para la detención (parada)
- Manual de instrucciones
Manual y video
Información suplementaria
| Nom (max 70 car sous titres inclus) | Motor persiana con cable AVOSDIM y Maniobra de emergencia Ø45mm |
|---|---|
| SKU | MOT_FILAIRE_SEC_AVD |
| Sku Fabriquant | MOT_FILAIRE_SEC_AVD |
| Garantía (año) | 5 |
| Marca | AVOSDIM |
