Umbausatz Rollladen auf Solarbetrieb Somfy - Für Welle ø 60

Der Umbausatz Rollladen auf Solarbetrieb AvosDim

Einen manuell betriebenen Rollladen in einen Rollladen mit Solarantrieb umzuwandeln muss nicht teuer sein! Wir bei AvosDim kennen uns mit Solar-Rollläden aus, da wir diese in unserer Fabrik in Bethune in Nordfrankreich herstellen. Jetzt haben wir uns überlegt, dass wir Ihnen unsere Einzelteile zur Verfügung stellen könnten, um Ihre schon vorhandenen Rolllädenzum besten Preis zu modernisieren. Denn das ist unser Markenzeichen.

Die Anschaffung eines Solarantriebs für Rollläden ist eine sinnvolle Investititon. Nützlich, weil der Solarmotor Ihnen täglich beim Stromsparen hilft, es eine konkrete ökologische Geste ist und außerdem praktisch, weil der Einbau ohne elektrische Anschlüsse erfolgt. Das Umbauset für den selbstbetriebenen AvosDim Rollladen enthält alles, was Sie benötigen, um Ihren manuell betriebenen Rollladen zu automatisieren und zwar ganz egal, welches Modell Sie haben.

Set Welle ø60 mm - 1500 mm

• 1 - Achtkantwelle ø60 mm - Länge 1500 mm zuschneidbar (x1)
• 2 - Bidirektionaler Solarmotor ø45 mm 005414 - Eingefügte Länge im Rohr 552 mm - 20 Nm - 10 U/min (x1)
• 3 - Solarbatterie AvosDim 005417 - Länge 470 mm (x1)
• 4 - Schmales Solarpanel AvosDim 005413 - B 470 x H 60 x Dicke 4,5 mm (x1) - 1 m Kabel
• 5 - Walzenkapsel ø60 mm (x1)
• 6 - Aufhängefedern in T-Form (x3)
• 7 - 1-Kanal-Fernbedienung bidirektional AVOSDIM 005318 (x1)
• 8 - Kupplungsadapter und Laufring für Achtkantwelle 60 mm (x1)
• 9 - Motor-Kastenlager ideal für SDZ-Rollläden 005006
• 10 - Lagerplatte mit Stift ø12 mm 75 x 75 mm (x1)
• Nicht abgebildet: Halterungen für die Befestigung der Batterie und des Panels an der Wand für 15° Neigung

Set Welle ø60 mm - 2500 mm

• 1 - Achtkantwelle ø60 mm - Länge 1500 mm zuschneidbar (x1)
• 2 - Achteckiges Teleskoprohr 1500 mm zuschneidbar (x1)
  (Vertiefung 500 mm)
• 3 - Bidirektionaler Solarmotor ø45 mm 005414 - Eingefügte Länge im Rohr 552 mm - 20 Nm - 10 U/min (x1)
• 4 - Solarbatterie AvosDim 005417 - Länge 470 mm (x1)
• 5 - Schmales Solarpanel AvosDim 005413 - B 470 x H 60 x Dicke 4,5 mm (x1) - 1 m Kabel
• 6 - Walzenkapsel ø60 mm (x1)
• 7 - Aufhängefedern in T-Form (x5)
• 8 - 1-Kanal-Fernbedienung bidirektional AVOSDIM 005318 (x1)
• 9 - Kupplungsadapter und Laufring für Achtkantwelle 60 mm (x1)
• 10 - Motor-Kastenlager ideal für SDZ-Rollläden 005006
• 11 - Lagerplatte mit Stift ø12 mm 75 x 75 mm (x1)
• Nicht abgebildet: Halterungen für die Befestigung der Batterie und des Panels an der Wand für 15° Neigung

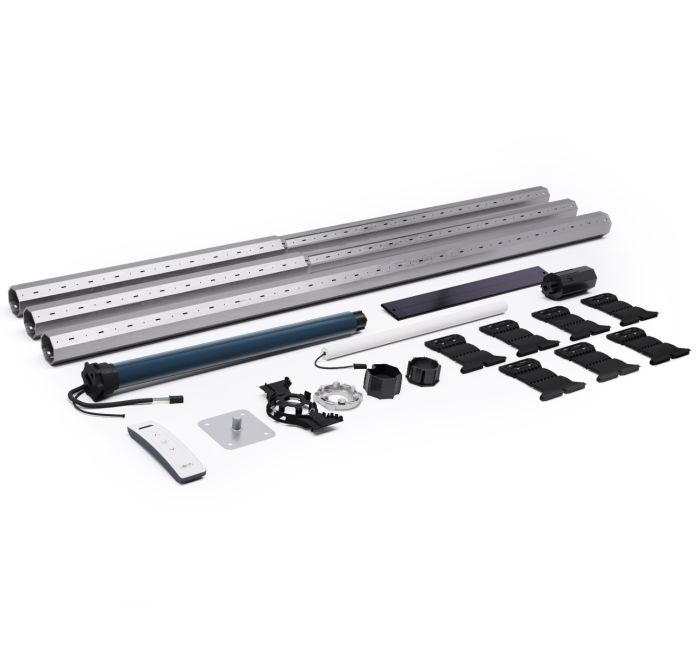

Set Welle ø60 mm - 3500 mm

• 1 - Achtkantwelle ø60 mm - Länge 1500 mm zuschneidbar (x1)
• 2 - Achteckiges Teleskoprohr 1500 mm zuschneidbar (x2)
  (Vertiefung 500 mm)
• 3 - Bidirektionaler Solarmotor ø45 mm 005414 - Eingefügte Länge im Rohr 552 mm - 20 Nm - 10 U/min (x1)
• 4 - Solarbatterie AvosDim 005417 - Länge 470 mm (x1)
• 5 - Schmales Solarpanel AvosDim 005413 - B 470 x H 60 x Dicke 4,5 mm (x1) - 1 m Kabel
• 6 - Walzenkapsel ø60 mm (x1)
• 7 - Aufhängefedern in T-Form (x7)
• 8 - 1-Kanal-Fernbedienung bidirektional AVOSDIM 005318 (x1)
• 9 - Kupplungsadapter und Laufring für Achtkantwelle 60 mm (x1)
• 10 - Motor-Kastenlager ideal für SDZ-Rollläden 005006
• 11 - Lagerplatte mit Stift ø12 mm 75 x 75 mm (x1)
• Nicht abgebildet: Halterungen für die Befestigung der Batterie und des Panels an der Wand für 15° Neigung

Das AvosDim-Photovoltaikpanel

Die Annahme, dass das Photovoltaik-Panel unbedingt in der prallen Sonne liegen muss, um Sonnenenergie zu sammeln, ist falsch. Ein paar Stunden Sonnenlicht reichen aus, um die im Kasten versteckte Batterie zu laden. Wenn sie voll aufgeladen ist, schafft sie problemlos bis zu 150 Arbeitszyklen!

Die monokristallinen Module von AvosDim sind diskret, um die Harmonie der Fassade zu bewahren.
Diese bidirektionalen Photovoltaikmodule sind mit der AvosDim-Smart-Home-Box 005313 (separat erhältlich) kompatibel. Dank der bidirektionalen Technologie können Sie über die Box erfahren, wie der Ladestand der Batterie oder der Status der Rollläden ist, ...

Da für die Montage auf dem Kasten eine Nietzange erforderlich ist, empfehlen wir die AvosDim Solarpanels für Rollläden versetzt an der Wand anzubringen. Dies geht ganz einfach mit den mitgelieferten Wandhalterungen. So wird das Einfangen der Sonnenenergie optimiert. Es handelt sich um zwei Somfy-Wandhalterungen 9019791 für eine feste Neigung von 15°.

Hinweis: Wir empfehlen, das Kabel unter dem Kasten auszuführen, um die Wasserdichtigkeit zu gewährleisten. Wenn Sie einen umgekehrten Vorbaurollladen haben, d.h. der Kasten ist außen sichtbar und die Führungsschienen zwischen den Wänden sind bündig mit der Fassade, ist das AvosDim-Solarumbauset nicht geeignet.
Hier sehen Sie die Montage eines versetzten AvosDim-Solarpanels in Verbindung mit einem Vorbaurollladen mit Einbau unter dem Fenstersturz.

Die Solarmotorbatterie

Die Batterie 005417 sammelt und speichert die Energie, die von dem im Set enthaltenen photovoltaischen Panel empfangen wird. Die Speicherkapazität reicht für 50 Tage in völliger Dunkelheit, bei zwei Öffnungs- und Schließungsmechanismen pro Tag.

Diese Batterie mit einem dünnen Durchmesser von nur ø 25 mm wird über die im Set enthaltenen Halterungen in die Rollladenkästen eingesetzt (Schrauben nicht im Lieferumfang enthalten). Achten Sie darauf, dass genügend Platz für den Einbau in den Kasten auf der Motorseite vorhanden ist. Um dies zu überprüfen, ziehen Sie einfach den Rollladen vollständig nach oben und öffnen Sie den Rollladenkasten, um den verfügbaren Platz zu sehen. Achten Sie darauf, dass die eingebaute Batterie nicht an den Lamellen reibt, sondern mindestens 20 mm Spielraum hat. Ansonsten kann die Batterie vertikal hinter einer Schiene oder unter einem Kasten, der auf die Fassade montiert wird, befestigt werden. Die Batterie kann im Freien installiert werden und ist wetterfest, trotzdem sollten Sie darauf achten, sie nicht direkt den Witterungsverhältnissen auszusetzen.

Die Bedienung des Solarmotors

Mit der äußerst eleganten im Lieferumfang des Umbausatzes Rollladen auf Solarbetrieb enthaltenen Fernbedienung können Sie das Öffnen und Schließen eines einzelnen Rollladens oder einer Gruppe von Rollläden (die mit dem gleichen Motor betrieben werden) steuern - dies gilt für bis zu 20 pro Gruppe. Außerdem können Sie Ihre Rollläden mit der AvosDim-App ganz einfach mit Ihrem Smartphone steuern. Hierzu benötigen Sie lediglich die Smart-Home-Box AvosDim 005313 extra für Rollos und Rollläden - separat erhältlich.

Sorgen Sie für eine Notstromversorgung

Die AvosDim-Solarbatterien haben eine lange Nutzungsdauer. Im Durchschnitt zwischen 45 und 50 Tagen ohne direkte Sonneneinstrahlung. Wir empfehlen Ihnen trotzdem über mindestens ein Ladegerät für die Notstromversorgung zu verfügen. - Dies wird als Option angeboten.
Eine LED zeigt an, wenn der Ladevorgang abgeschlossen ist. Mindestdauer 6 Stunden.

Wie erkennen Sie einen Vorbaurollladen? Das ist ganz einfach. Zur Erinnerung: Es handelt sich um einen Rollladen, der komplett außen angebracht ist, einschließlich des Mechanismus. Man erkennt ihn leicht daran, dass der Kasten draußen sichtbar ist.

Die Motorhalterung 005006, die standardmäßig im Set enthalten ist, muss an der Kastenseite festgeschraubt werden. Bei einem Vorbaurollladen bedeutet dies, dass die Schrauben durch die Blendkappe gehen. Wenn der Rollladen an der Fassade angebracht wird, sind die Schrauben sichtbar. In diesem Fall müssen Sie die Schraube von außen einfräsen, um den Überstand zu begrenzen. Wenn der Rollladen in der Fensterlaibung eingebaut wird, müssen Sie selbstbohrende Schrauben kaufen.

Als Alternative schlägt der Konfigurator Ihnen die Hinzufügung einer speziellen Halterung für Vorbaurollläden vor, die ohne Bohren in die Seite des Rollladens auf der Motorseite eingebaut werden kann. Gut durchdacht und unsichtbar. Diese Motorbefestigung ist mit allen Kästen für Vorbaurollläden kompatibel, egal ob quadratisch, abgeschrägt, rund oder viertelrund. Wählen Sie einfach den Abschnitt Höhe/Tiefe der Blendkappe im Konfigurator aus.

Haben Sie Vorbaurollläden? Dann fügen Sie ganz einfach diesen speziellen Motorhalter für Vorbaurollläden hinzu!
