Set Achtkantwelle ø60 mm Mit Kabelmotor - Nm Auswahl
- Produktbeschreibung
- Hinweis & Video
-
- Rollladenwelle und Kabelmotor für alle manuell bedienbaren Rollläden
- Breite anpassbar
- Komplettes Set - mit Schalter
Produktbeschreibung
Modernisieren Sie Ihre Rollläden
Bedienen Sie Ihre Rollläden manuell über einen Schalter mit diesem Set von AvosDim. Öffnen Sie nach dem Zusammenbau der Rollladenwelle Ihren Rolladenkasten und tauschen Sie Ihren alten Motor aus. So einfach geht‘s!
Kompatibilität
Um herauszufinden, ob Ihr Rollladen mit diesem Set kompatibel ist, stellen Sie folgendes sicher:
- Ihre alte Rollladenwelle hat einen Durchmesser von 60 mm und misst zwischen 640 mm und 3500 mm in der Länge.
- Das Drehmoment ist ausreichend (s. Formel unten).
Gewicht = Breite x (Höhe + 20 cm) x (Gewicht pro m²).
(Gewicht des Rollladenpanzers: PVC 4 kg / m², Alu 4,5 kg / m², Holz 11 kg / m²).
Ihr Rollladen wiegt:
- Bis zu 20 kg: 10 Nm genügen
- Bis zu 40 kg: 20 Nm genügen
- Bis zu 60 kg: 30 Nm genügen
Das Drehmoment des Sets entsprechend der Breite ist unzureichend? Entscheiden Sie sich für die längere Option, so benötigen Sie keine Erweiterung für die Rollladenwelle.

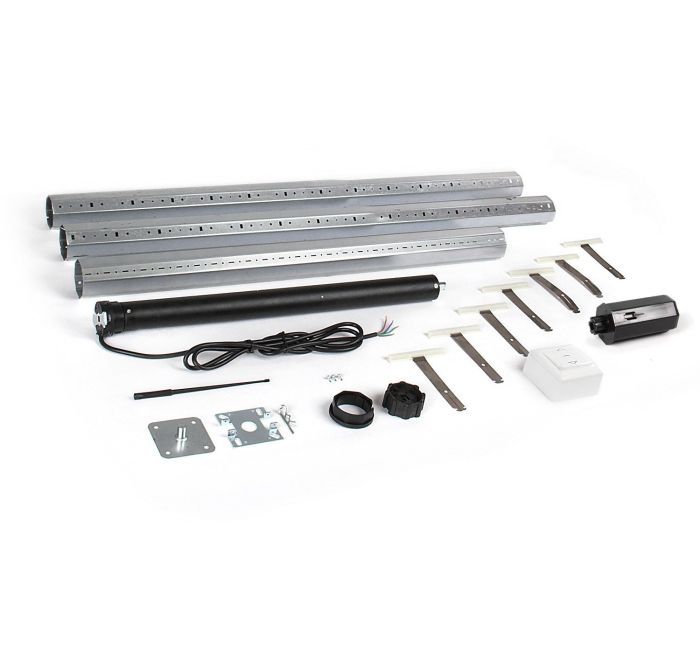

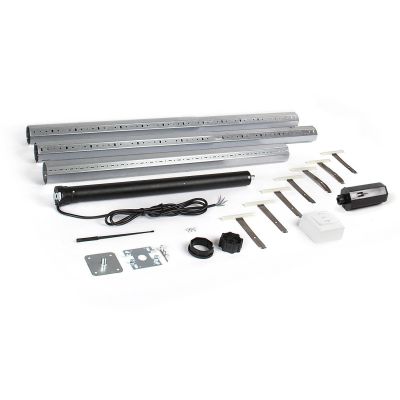

Zusammensetzung des Sets
Set Rollladenwelle ø60 mm - 1500 mm
- 1 - Achtkantwelle ø60 mm - Länge 1500 mm - zuschneidbar (x1)
- 2 - Walzenkapsel ø60 mm (x1)
- 3 - Lagerplatte ø12 mm - 75 mm x 75 mm (x1)
- 4 - Motorlager
- 5 - Aufhängefeder (x3)
- 6 - Kabelmotor ø45 mm - Länge 455 mm - 10 Nm (x1)
- 7 - Adapter und Mitnehmer für ø60 mm Achtkantwelle (x1)
- 8 - Einstellstift für Endpunkteinstellung (x1)
- 9 - Schrauben (x3)
- 10 - Schalter für Aufputz- oder Unterputzmontage (x1)
Set Rollladenwelle ø60 mm - 2500 mm
- 1 - Achtkantwelle ø60 mm - Länge 2500 mm - zuschneidbar (x1)
- 2 - Erweiterung für Achtkantwelle 1500 mm (500 mm verdeckt) - zuschneidbar (x1)
- 3 - Walzenkapsel ø60 mm (x1)
- 4 - Lagerplatte ø12 mm - 75 mm x 75 mm (x1)
- 5 - Motorlager
- 6 - Aufhängefeder (x5)
- 7 - Kabelmotor ø45 mm - Länge 455 mm - 20 Nm (x1)
- 8 - Adapter und Mitnehmer für ø60 mm Achtkantwelle (x1)
- 9 - Einstellstift für Endpunkteinstellung (x1)
- 10 - Schrauben (x3)
- 11 - Schalter für Aufputz- oder Unterputzmontage (x1)
Set Rollladenwelle ø60 mm - 3500 mm
- 1 - Achtkantwelle ø60 mm - Länge 3500 mm - zuschneidbar (x1)
- 2 - Erweiterung für Achtkantwelle 1500 mm (500 mm verdeckt) - zuschneidbar (x2)
- 3 - Walzenkapsel ø60 mm (x1)
- 4 - Lagerplatte ø12 mm - 75 mm x 75 mm (x1)
- 5 - Motorlager
- 6 - Aufhängefeder (x7)
- 7 - Kabelmotor ø45 mm - Länge 525 mm - 30 Nm (x1)
- 8 - Adapter und Mitnehmer für ø60 mm Achtkantwelle (x1)
- 9 - Einstellstift für Endpunkteinstellung (x1)
- 10 - Schrauben (x3)
- 11 - Schalter für Aufputz- oder Unterputzmontage (x1)
Technische Eigenschaften des Kabelmotors
- Durchmesser: 45 mm
- Länge: 455 mm (10 Nm und 20 Nm), 525 mm (30 Nm)
- Drehmoment: 10 Nm, 20 Nm oder 30 Nm
- Gewicht:
- 10 Nm: 20 kg
- 20 Nm: 40 kg
- 30 Nm: 60 kg
- Drehgeschwindigkeit: 15 UpM (10 Nm und 20 Nm), 15 UpM (30 Nm)
- Verbrauch: 230 V / 50 Hz
- Kapazität: 22 Drehungen
- Schutzzeichen: IP44
Die Marke AvosDim
AvosDim bietet Ihnen eine große Auswahl an simplen aber ausgeklügelten Motoren - immer zur besten Qualität. Unsere Motoren wurden entwickelt, um die Nachfrage nach Komfort und einem kleinen Preis zu befriedigen!
¹: Sie können bei unserem umweltverantwortlichen Ansatz mitmachen, indem Sie die online verfügbaren Anleitungen verwenden. Diese finden Sie unter „Anleitung & Video“ unterhalb der Produktbeschreibung. Mehr zur Nachhaltigkeit finden Sie HIER.
Anleitung & Video
Zusätzliche Informationen
Name | Set Achtkantwelle ø60 mm Mit Kabelmotor - Nm Auswahl |
---|---|
SKU | PACK_60_FILAIRE_SOLUTIO |
Hersteller-SKU | PACK_60_FILAIRE_SOLUTIO |
Garantie in Jahren | 5 |
Marke | AVOSDIM |
