Comment électrifier votre volet roulant ?

Vous avez un Volet Roulant Manuel, c'est à dire qui se manipule par tirage poignée ou via une sangle enroulée ?
Vous souhaitez dès à présent motoriser le volet pour gagner en confort?
Pas de panique, nous allons vous aider à y voir plus clair

Sur cette vidéo on vous montre comment transformer votre Volet Manuel en Volet Motorisé. C'est l'exemple d'un Volet Rénovation, c'est à dire à coffre visible depuis l'extérieur.
Votre Volet Roulant est Traditionnel? C'est-à-dire que le mécanisme est placé à l'intérieur de la maison ? Consultez la vidéo dédiée en cliquant ICI

Sommaire

  • L'Axe Motorisé AvosDim

    • Choisir la technologie moteur

    • Déterminer la marque

    • Sélectionner la puissance

  • Les branchement électriques

    • Le moteur Radio

    • Le moteur Filaire

1 - L'Axe Motorisé AvosDim

L'Axe Motorisé c'est la solution clé en main de ceux qui souhaitent rendre électrique un Volet Roulant pour la 1ère fois. Complet, vous disposez de toutes les pièces nécessaires à la transformation; tube d'enroulement, moteur, adaptations moteur, support moteur, inverseur ou télécommande, attaches tablier ...

Suivez pas à pas nos conseils ci-dessous pour faire le bon choix!

Choisir la technologie moteur

telecommande volet roulant

Moteur à technologie Radio

Une télécommande sans fil assure la montée et la descente du volet.
Retrouvez sur notre site cette technologie de moteur en marque AvosDim et Somfy ® notamment.

inverseur volet roulant electrique

Moteur à technologie Filaire

La montée, la descente et l'arrêt du moteur sont gérés depuis un inverseur pour automatismes.
Retrouvez sur notre site cette technologie de moteur en marque AvosDim et Somfy ® notamment.



Pour ces deux technologies de Moteur Volet, le moteur nécessite un câblage électrique. Les moteurs volets de technologie Solaire permettent de contourner les travaux électriques.

Déterminer la marque

Maintenant que vous ciblez la technologie qui convient à vos attentes, il est temps de vous positionner sur la marque du moteur intégré dans le Kit Axe Motorisé pour Volet Roulant. Notre site vous propose 2 marques, chacune déclinée en technologie filaire, radio / RTS et IO.

logo avosdim
logo somfy
box domotique avosdim

AvosDim: toute une gamme de Motorisations Volet à votre service depuis plus de 10 ans déjà. Dix ans de garantie. Des moteurs aux fonctionnalités utiles et désormais connectées. Le moteur pour volet radio est d'ailleurs compatible avec la Box Connectée 005313, pour une manipulation depuis un smartphone, de chez soi ou en vacances.
Un prix sympa qui en fait LE rapport Qualité / Prix par Excellence.

Somfy: le renom de cette marque innovante n'est plus à établir. Les points de commande sont évolutifs et offrent constamment de nouvelles fonctionnalités. Le coût est plus élevé que les moteurs Volet AvosDim, néanmoins il est intéressant d'opter pour cette marque si vous disposez déjà de moteurs radio Somfy ® ou de marques partenaires(1) afin de faire des groupages sur un même point de commande.

Somfy propose deux moteurs radio, le RTS et le IO. Le IO est ce qui permet d'utiliser pleinement les fonctionnalités de la box connectée Tahoma. Les émetteurs pour être compatibles devront être RTS ou IO selon la technologie moteur retenue.

(1)Jumelage avec autres marques (ex : Velux ®, Honeywell ®, Niko ®, Hitachi ®,...). Liste complète à consulter sur le site de Somfy.

box domotique somfy

Sélectionner la puissance

La puissance moteur doit être attentivement choisie.
Une sous estimation causera inévitablement des dommages irréversibles à celui-ci. Au contraire, un moteur trop puissant n'est pas dommageable, mais inutile. La puissance des moteurs s'exprime en Newton (Nm). Un Newton soulève environ 2kg. Chaque fiche produit vous rappelle la façon dont calculer la puissance nécessaire, en fonction de vos dimensions volets et de leurs matériaux. C'est très simple regardez :

Poids du tablier de lames = largeur (m) x (hauteur (m) + 0,2) x (poids au m2*)

*Estimation poids des lames: PVC 4kg/m², ALU 4,5kg/m², Bois 11kg/m²

Voilà ! Vous avez toutes les clés pour commander votre Axe Motorisé sereinement

Parmi nos meilleures ventes d'axes motorisés

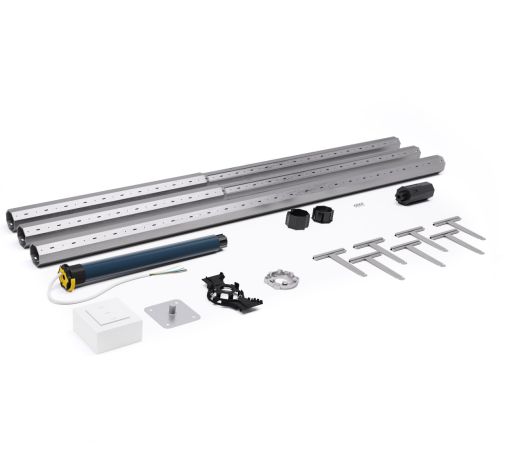

  1. Kit axe motorisé filaire AVOSDIM pour volet roulant

    Kit axe motorisé pour volet

    filaire AvosDim ø60mm

    À partir de 69,90 €
  2. kit axe motorisé pour volet roulant radio AvosDim

    Kit axe motorisé pour volet

    radio Avosdim ø60mm

    À partir de 89,90 €
  3. axe motorisé de volet roulant Somfy filaire ø60

    Kit axe motorisé pour volet

    Moteur filaire SOMFY ® ø60mm

    À partir de 120,90 €

2 - Les Branchements Électriques

Le moteur radio

Normes

Pour l'installation d'un volet roulant, la norme NFC 15-100 impose de créer un circuit spécialisé. Pour cela vous aurez besoin d'un ou plusieurs (selon le nombre de volets roulants à installer) disjoncteurs 16A avec un conducteur en diamètre de 1,5mm² ou d'un disjoncteur de 20A avec un conducteur en section 2,5mm².

Matériel nécessaire pour raccorder l'alimentation au moteur

  • Le volet roulant motorisé
  • De la gaine ICTA (diamètre 16 mm ou 20 mm en règle générale
  • Une pince à dénuder et une pince coupante
  • D'une ou plusieurs boîtes de dérivation pour isoler les raccords électriques
  • Du câble électrique section 1,5mm² (rouge, bleu, noir, marron et vert / jaune)

Comment raccorder votre volet roulant électrique radio

Pour les moteurs à technologies Radio, l'alimentation est envoyée directement sur le moteur du volet roulant, en passant par une boîte de dérivation située généralement à coté du volet roulant(en encastrée ou en saillie), à droite ou à gauche. Tout le système de réception est intégré au moteur.

1. Placez le câble souple d'alimentation du volet dans une moulure, ou goulotte s'il est apparent ou dans de la gaine ICTA si il est destinéà être encastré.

2. Faites arriver ce câble dans la boîte de la commande (ou boîte de dérivation) avec l'alimentation en 3 fils 220v (Phase / Neutre / Terre).

Raccordez le conducteur netre bleu du volet roulant au fil bleu de l'alimentation.

schema branchement radio de volet roulant

Légende : Schéma de branchement de l'interrupteur Radio

4. Raccordez la phase de l'alimentation marron ou rouge suivant le type au fil marron du câble du volet roulant

5. Vérifiez l'absence de court circuit après le câblage avec l'ohmètre.

6. Mettez sous tension avec le disjoncteur.

7. Essayez le volet roulant, vérifiez et réglez si besoin les fins de courses en vous aidant de la notice fournie avec le moteur.

Le moteur filaire

Comment raccorder votre volet roulant électrique filaire

1. Placez le câble souple d'alimentation du volet dans une moulure, ou goulotte s'il est apparent ou dans de la gaine ICTA s'il est destiné à être encastré.

2. Faites arriver ce câble dans la boîte de la commande (ou boîte de dérivation) avec l'alimentation en 3 fils 220V (Phase / Neutre / Terre).

3. Raccordez le câble vert / jaune (Terre) du moteur de volet roulant à celui de l'alimentation.

4. Raccordez le conducteur neutre (Fil bleu) du volet roulant au fil bleu de l'alimentation.

5. Raccordez la phase de l'alimentation (marron ou rouge suivant le type) à une borne de commande de l'interrupteur (Montée ou descente selon le placement du moteur).

6. Raccordez le câble marron du moteur à la borne du bouton marquée 1, avec une flèche dans un sens (voir schéma ci-dessous).

7. Raccordez le câble noir du moteur à la borne restanbte de l'interrupteur avec une flèche dans l'autre sens (voir schéma ci-dessous). En cas de doute, vérifiez les sens des contacts avec un multimètre en position ohmètre.

8. Mettez sous tension avec le disjoncteur.

9. Essayez le volet roulant, vérifiez et réglez si besoin les fins de courses en vous aidant de la notice fournie avec le moteur.

schema branchement filaire volet roulant

Légende : Schéma de branchement de l'interrupteur Filaire
