Pièces pour volet roulant à manivelle : treuil, manivelle et sortie de caisson

Manivelle qui tourne dans le vide, tige cassée, poignée qui ne tient plus : les pièces d'un volet à manivelle sont articulées et donc exposées à l'usure. La transmission suit toujours le même chemin : la manivelle entraîne le cardan de la sortie de caisson, puis la tige d'entraînement, le treuil et enfin l'axe. Identifiez la pièce en cause pour la remplacer seule.

Manivelle, poignée et bloqueur

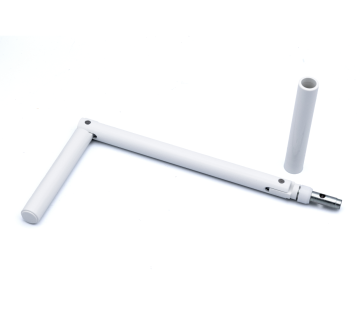

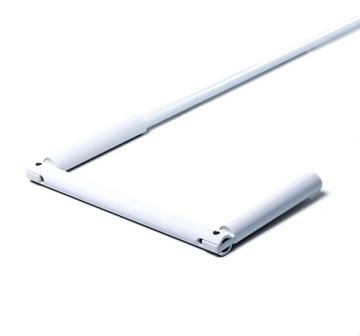

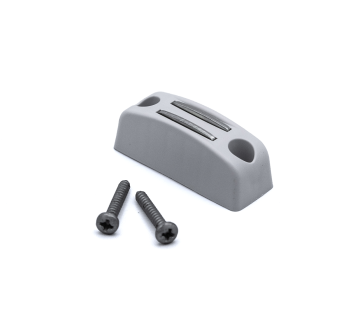

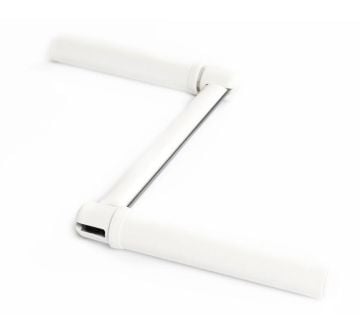

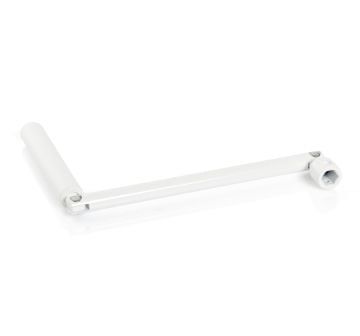

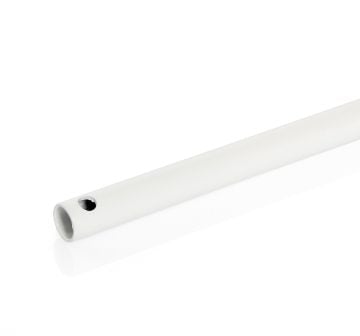

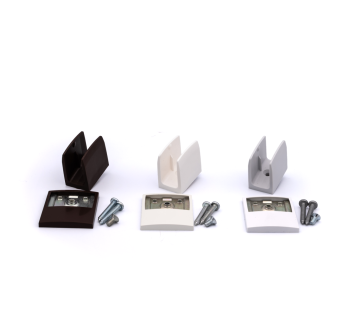

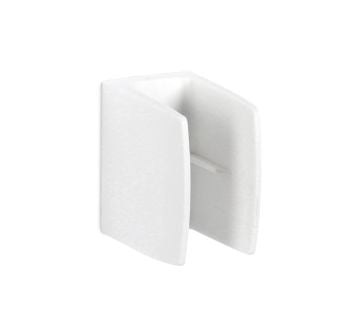

La manivelle avec poignée ø12,4 mm existe en plusieurs longueurs ; si seule la tringle est abîmée, choisissez une tringle ronde ø12 mm ou hexagonale ø10 mm. Une poignée cassée se remplace seule : poignée pour manivelle ronde ø12 mm ou hexagonale ø10 mm. Au repos, le bloqueur de manivelle maintient la manivelle en position de repos.

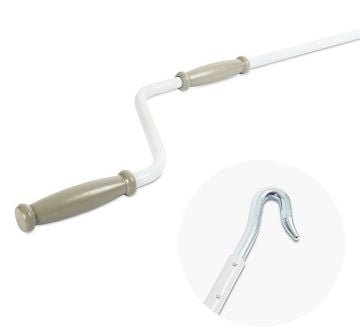

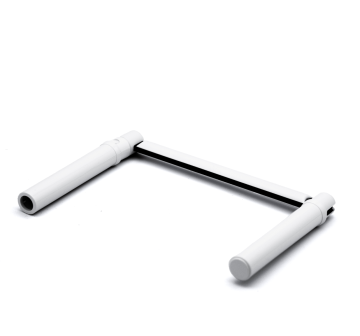

Pour un moteur à manœuvre de secours, la manivelle à crochet s'accroche à un anneau de sortie de caisson, à placer uniquement là où il n'est pas accessible de l'extérieur volet fermé.

Cardan, sortie de caisson et tige d'entraînement

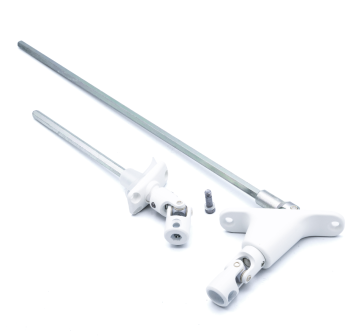

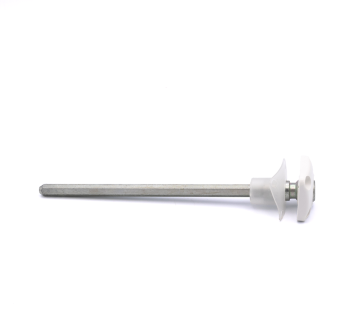

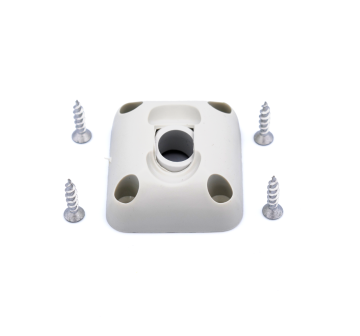

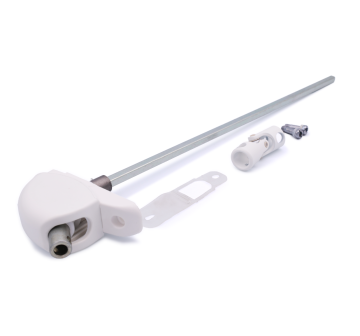

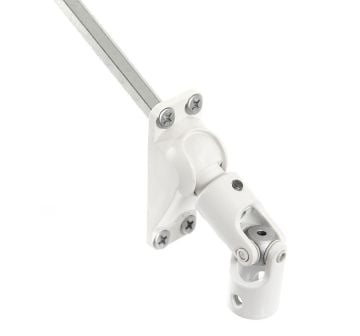

Le cardan relie la manivelle à la tige et compense un angle jusqu'à 30° ; il existe pour tiges rondes ø12 ou ø18 mm, hexagonales 7 ou 10 mm et carrées 8 mm. Quand le cardan casse, remplacez plutôt la sortie de caisson complète (cardan, platine, manchon d'étanchéité et tige recoupable), selon son inclinaison : 45° sous coffre, 60° en façade, 90° ou 120°. Pour une pose en façade ou sous caisson traditionnel, voyez le bloc guide avec genouillère. La tige d'entraînement seule (hexagonale 7 mm ou carrée 6 mm, 350 mm) se recoupe à la scie à métaux.

Choisir un treuil de volet roulant

Le treuil, fixé dans le coffre, transforme la rotation de la manivelle en rotation de l'axe. Relevez la forme et le diamètre de son entrée (celle de la tige) et de sa sortie (carré, hexagone, crabot…). Le treuil Technivis et le treuil Gaviota soulèvent jusqu'à 20 kg ; le treuil à sortie latérale est adapté aux blocs-baies PVC et le treuil couple conique aux volets lourds. Pour remplacer tout le mécanisme, le kit axe treuil-manivelle est complet.

Envie de ne plus tourner la manivelle ? Un axe motorisé remplace le tube et le treuil. Voir aussi notre guide débloquer un volet roulant et toutes nos pièces détachées de volet roulant.

Questions fréquentes
