Kit complet Transformation Volet Roulant en Solaire AvosDim - Axe ø60

À partir de 203,92 € Prix normal 239,90 €
Plus que %1 en stock
SKU
PACK_60_SOLAIRE_AVD
  • Description du produit
  • Notice & Vidéo
  • 8.6 / 10

  • Pack Transformation Volet Manuel en Volet Solaire tout inclus
  • Compatible Volet Traditionnel & Rénovation via des supports en option
  • Largeur volet compatible: entre 800 et 3500 mm
  • Fonctionnement autonome = installation sans travaux & consommation nulle
  • Rapport Qualité / Prix imbattable

Description du produit

motorisation volet roulant avosdim

Le Kit Moteur Volet Roulant Solaire

Transformer un Volet Roulant manuel en Solaire c'est facile et pas toujours cher ! Chez AvosDim, on maitrise les Volets Roulants Solaires qu'on fabrique dans notre atelier béthunois (62), alors on s'est dit qu'on pouvait vous faire profiter de nos composants pour vous moderniser vos volets roulants existants, au meilleur prix - notre marque de fabrique.

S'équiper d'une Motorisation Solaire pour Volet Roulant, c'est faire le choix de l'investissement utile. Utile parce que le Moteur Volet Solaire permet de réaliser des économies quotidiennes sans l'alimentation électrique, utile parce que c'est un geste Ecologique concret, et utile car le montage se fait sans travaux de raccordement électrique. Complet, le Kit pour Volet Roulant Autonome AvosDim comprend tout ce qu'il faut pour permettre l'automatisation du volet roulant manuel en ce sens, peu importe le modèle du vôtre.

Compatibilité du Kit Solaire avec votre Volet Roulant

#1 - Ce kit motorisation solaire pour volet roulant a été pensé pour convenir aux Volets de type Traditionnel et Rénovation. Le Volet Traditionnel se reconnait grâce à son coffre menuisé visible dans l'habitation. Le Volet Rénovation en revanche a son coffre visible depuis l'extérieur. Les kits de base peuvent s'adapter aux 2 sortes, néanmoins nous préconisons l'ajout d'un support moteur plus spécifique pour le volet Rénovation - plus d'informations dans le paragraphe dédié.


#2 - Votre modèle de volet est l'un d'entre d'eux ? Parfait ! Vérifions maintenant que la dimension des axes et le poids des lames soient compatibles :

  • Votre axe actuel a un diamètre 60mm et il mesure entre 800 et 3500mm
  • La puissance 20Nm convient au poids total des lames. Pour le savoir, un petit calcul s'impose:
Poids du tablier de lames = largeur (m) x (hauteur (m) + 0,2) x (poids au m² *)

*Estimation poids des lames: PVC 4kg/m², alu 4,5kg/m², bois 11kg/m².


Le volet roulant pèse jusqu'à 40Kg maximum ? Notre moteur solaire 20Nm convient.


#3 - Dernière vérification: l'espace disponible pour placer la batterie. Dans le coffre, prévoyez 45mm de place disponible contre la paroi, côté moteur. Pour vérifier, il suffit de remonter complètement le volet et d'ouvrir le coffre pour voir la place restante. Privilégier toujours la pose de la batterie volet dans le coffre, mais sachez que techniquement, la batterie peut aussi être positionnée derrière une coulisse à la verticale ou sous un coffre installé en applique sur façade si nécessaire.


Composition des Kits Motorisation Solaire pour Volet Roulant

Pack axe ø60mm - 1500mm

  • 1 - Axe octogonal ø60mm - Longueur 1500mm recoupable (x1)
  • 2 - Moteur solaire bidirectionnel ø45mm 005414 - Longueur inserée dans tube 552mm - 20Nm - 10 trs/min (x1)
  • 3 - Batterie solaire AvosDim 005417 - Longueur 470mm (x1)
  • 4 - Panneau solaire plat AvosDim 005413 - L 470 x H 60 x Ep. 4.5mm (x1) - 1m de câble
  • 5 - Embout de tube ø60mm (x1)
  • 6 - Attaches tabliers en T (x3)
  • 7 - Télécommande 1 canal bidirectionnelle AVOSDIM 005318 (x1)
  • 8 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
  • 9 - Support moteur idéal Volet Traditionnel 005006
  • 10 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
  • Non affichés : supports fixation batterie & panneau incliné au mur 15°

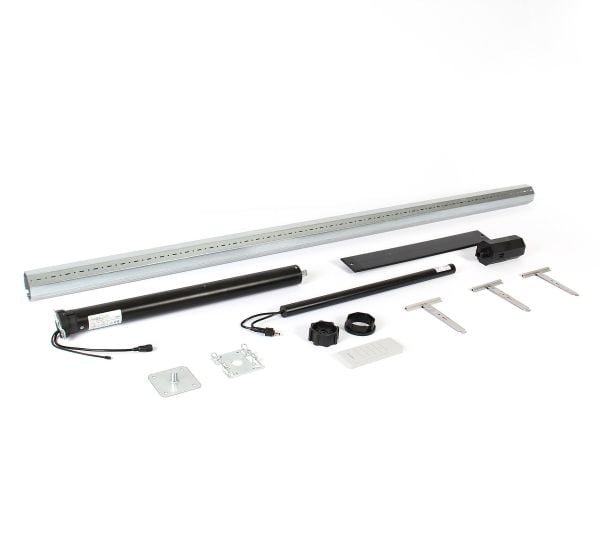

005407 axe motorisation solaire avosdim 1500 kit

Pack axe ø60mm - 2500mm

  • 1 - Axe octogonal ø60mm - Longueur 1500mm recoupable (x1)
  • 2 - Tube octogonal télescopique de 1500mm recoupable (x1)
    (enfoncement 500mm)
  • 3 - Moteur solaire bidirectionnel ø45mm 005414 - Longueur inserée dans tube 552mm - 20Nm - 10 trs/min (x1)
  • 4 - Batterie solaire AvosDim 005417 - Longueur 470mm (x1)
  • 5 - Panneau solaire plat AvosDim 005413 - L 470 x H 60 x Ep. 4.5mm (x1) - 1m de câble
  • 6 - Embout de tube ø60mm (x1)
  • 7 - Attaches tabliers en T (x5)
  • 8 - Télécommande 1 canal bidirectionnelle AVOSDIM 005318 (x1)
  • 9 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
  • 10 - Support moteur idéal Volet Traditionnel 005006
  • 11 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
  • Non affichés : Support fixation batterie & panneau incliné au mur 15°
005408 axe motorisation solaire avosdim 2500 kit

Pack axe ø60mm - 3500mm

  • 1 - Axe octogonal ø60mm - Longueur 1500mm recoupable (x1)
  • 2 - Tube octogonal télescopique de 1500mm recoupable (x2)
    (enfoncement 500mm)
  • 3 - Moteur solaire bidirectionnel ø45mm 005414 - Longueur inserée dans tube 552mm - 20Nm - 10 trs/min (x1)
  • 4 - Batterie solaire AvosDim 005417 - Longueur 470mm (x1)
  • 5 - Panneau solaire plat AvosDim 005413 - L 470 x H 60 x Ep. 4.5mm (x1) - 1m de câble
  • 6 - Embout de tube ø60mm (x1)
  • 7 - Attaches tabliers en T (x7)
  • 8 - Télécommande 1 canal bidirectionnelle AVOSDIM 005318 (x1)
  • 9 - Roue et couronne d'adaptation pour axe octogonal 60mm (x1)
  • 10 - Support moteur idéal Volet Traditionnel 005006
  • 11 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
  • Non affichés : supports fixation batterie & panneau incliné au mur 15°

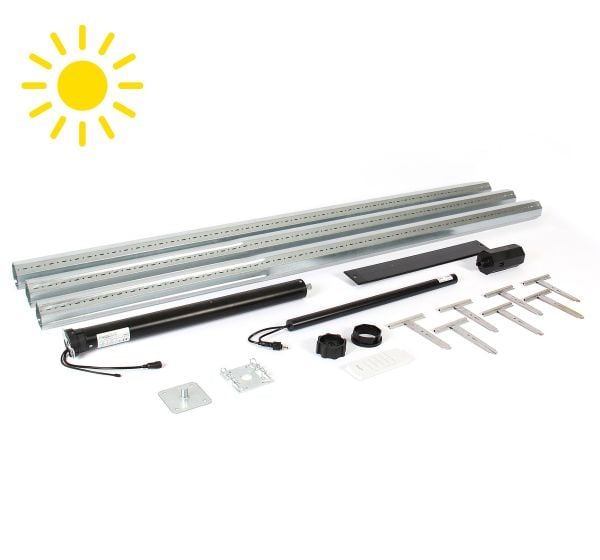

005409 axe motorisation solaire avosdim 3500 kit
Le panneau Solaire AvoDim peut aussi être posé au mur

Le panneau photovoltaique AvosDim

L'idée que le panneau photovoltaique doive être absolument exposé en plein soleil pour collecter l'énergie solaire est fausse. Quelques heures d'ensoleillement suffisent à charger la batterie cachée dans le coffre. Une fois complètement chargée, celle-ci assure facilement jusqu'à 150 cycles!

Les panneaux monocristallins AvosDim se veulent discrets pour préserver l'harmonie de la façade.
Bi-directionnels, ces panneaux photovoltaïques sont compatibles avec la box maison connectée AvosDim 005313 (vendue séparemment). Grâce à la technologie bi-directionnelle, vous obtenez via la box le retour d'information qui vous détaille de n'importe où la charge de la batterie, l'état exact du volet roulant, ...

Parce que la pose sur coffre impose d'avoir des pinces à rivets, les panneaux solaires pour volet AvosDim sont livrés avec des supports de fixation pour mur, ce qui au passage optimise la réception de l'énergie solaire. Il s'agit de 2 supports muraux Somfy 9019791 pour inclinaison fixe 15°.

NB: Nous préconisons la sortie du câble sous le coffre par souci d'étanchéité. Si vous avez un volet roulant Rénovation coffre sous linteau inversé, c'est à dire avec le coffre visible à l'extérieur et les coulisses entre murs à fleur de façade, le kit solaire complet AvosDim ne convient pas.
Ci-contre une pose de panneau déporté AvosDim associé à un volet roulant Rénovation coffre sous linteau.

La batterie associée au moteur solaire

La batterie 005417 recueille et stock l'énergie reçue par le panneau photovolatique inclus dans le kit. Sa réserve est capable de tenir 50 jours dans le noir total, sur une base de 2 montées et 2 descentes par jour.

Ce modèle de batterie au diamètre fin ø25mm s'insère dans les coffres de volets via les supports fournis dans le kit (visserie non fournie). Veillez à disposer de la place suffisante pour son ajout dans le coffre, côté moteur. Pour vérifier, il suffit de remonter complètement le volet et d'ouvrir la paroi du coffre pour voir la place disponible. Attention, la batterie installée ne doit pas frotter sur les lames, veillez à conserver au moins 20mm de jeu. Autrement, la batterie ira se loger à la verticale derrière une coulisse ou sous un coffre posé en applique sur façade si besoin. Par exemple. Si la batterie peut s'installer en extérieur, qu'elle ne craint pas les intempéries, veillez néanmoins à ne pas l'exposer directement.

005417 batterie pour volet solaire avosdim

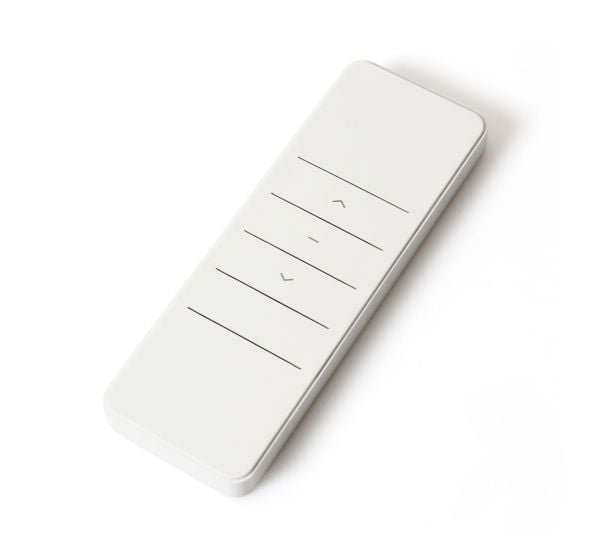

005318 telecommande avosdim connect

Le pilotage du Moteur Solaire

L'élégante télécommande fournie dans le Kit Motorisation Solaire de volet vous permet de contrôler l'ouverture et la fermeture d'un volet individuel ou d'un groupe de volets disposant de la même motorisation - jusqu'à 20 par groupe. Elle peut être complétée par l'Appli mobile AvosDim, qui offre le pilotage du moteur solaire depuis un Smartphone, grâce à l'installation chez vous de la box connectée AvosDim 005313 spéciale volets et stores - vendue séparemment.

Prévoyez une alimentation de secours

Les batteries solaires AvosDim ont une autonomie conséquente, entre 45 et 50 jours en moyenne sans ensoleillement direct. Par précaution, il est néanmoins vivement recommandé de disposer d'au moins un chargeur pour alimentation de secours - proposé en option.
Un voyant indique quand la recharge est complète. Durée minimum 6h.

005415 chargeur batterie avosdim

Volet type Rénovation: nous avons un support spécial à vous conseiller

Comment reconnaitre un volet Rénovation ? C'est simple. Pour rappel, c'est un volet qui est complètement posé à l'extérieur, y compris le mécanisme. On le reconnait facilement car son coffre est visible dehors par conséquent.

Le support moteur 005006 inclus dans le kit par défaut nécessite d'être solidarisé sur la joue du coffre par vissage. Dans le cas d'un Volet de type Rénovation, cela veut dire que les vis traversent la joue. Si le volet est posé en applique contre la façade, les vis seront visibles. Il faudra alors fraiser la vis à l'extérieur pour limiter son dépassement. Si le volet est encastré entre murs, il faudra acquérir des vis autoforantes, en faisant attention que les pointes soient limitées en longueur.

Sinon, pour votre confort, le configurateur propose l'ajout d'un support spécifique Volet Rénovation, à encastrer dans la joue du volet, côté moteur, sans rien percer. Bien pensé et invisible. Ce support moteur est compatible avec tous les coffres Rénovation, carrés, à pans coupés, ronds ou quarts de rond. Vous n'avez qu'à selectionner la section hauteur / profondeur du coffre dans le configurateur.



Vous avez un Volet Rénovation ? Ajoutez sans hésiter ce support moteur spécifique Rénovation !

support moteur avosdim qz264 joue volet roulant

Détails des performances du moteur solaire AvosDim, sa batterie et son panneau



Moteur solaire AvosDim
Force 20 Nm
Vitesse 10 trs/min
Tension 12 V
Intensité 4 A
Technologie Bi-directionnelle
Température de fonctionnement - 10° / + 50°
Réglage des butées Electroniques
IP 44
Certifications CE, TUV, VDE, ROHS
Manipulation Télécommandes bi-directionnelles AvosDim, Box AvosDim

Panneau solaire AvosDim
Matériau Monocristallin - Résine epoxy
Dimensions 470 x 60 x 4.5 mm
Position Déporté au mur
Tension de charge 16 V
Puissance 5 W
Longueur de câble 1 m (rallonges vendues séparemment)

Batterie solaire AvosDim
Autonomie 50 jours sans soleil
Position Dans le coffre
Dimensions ø 25 mm - Longueur 470 mm
Tension nominale 11.1 V
Capacité 5200 mAh
Température de fonctionnement - 20° / + 60°
IP 68
Certifications CE

Éco-Responsabilité:

Notice dématérialisée disponible H24 7j/7 dans la rubrique NOTICE de cette fiche et sur votre compte client dans la rubrique “Mes commandes”.

Notice et vidéo

Informations Supplémentaires

Informations Supplémentaires
Nom Kit complet Transformation Volet Roulant en Solaire AvosDim - Axe ø60
SKU PACK_60_SOLAIRE_AVD
SKU Fabricant PACK_60_SOLAIRE_AVD
Garantie en année(s) 5
Marque AVOSDIM

Avis produit

Derniers avis produit
10 / 10
aussi facile a monter qu'a régler
BRUNO S., le 29/10/2024 suite à une commande du 07/10/2024
10 / 10
ras conforme
EMMANUEL R., le 27/10/2024 suite à une commande du 02/10/2024
6 / 10
C'est dommage de ne pas fournir la pile pour la télécommande, cela m'a obligé de partir en acheter une pour finir l'installation. à corriger !! cordialement
jean-luc L., le 27/10/2024 suite à une commande du 04/10/2024
10 / 10
Il manquait le support pour panneau solaire dans le kit, il a été renvoyé gratuitement très rapidement. J'ai dû effectuer quelques ajustements sur mon coffret mais le kit est facile à monter (je regrette juste qu'il n'y ait pas la notice en version papier dans le colis, ce n'est pas très pratique de suivre sur un ordinateur à côté). Kit installé hier, tout fonctionne pour le moment.
Camille O., le 25/10/2024 suite à une commande du 03/10/2024

Questions clients

Besoin d’un conseil ? Pose, Utilisation, Entretien:
nos Clients vous répondent !

Bonjour,
Est-ce-que ce kit est compatible avec les bloc volet roulant bubendorff, c'est à dire volet roulant visible intérieur et intégré à la fenêtre ?
Merci pour votre retour.
Cordialement
Jérôme BALLAND
Question posée par Balland - 2 réponse(s)
Bonjour,
J'ai installé ce kit, dans un coffre intégré au mur de mon ancien volet mécanique. J'ai été obligé d'ajouter une cale en bois pour pourvoir correctement positionner le coté moteur et pouvoir acceder au goupille de verrouillage.
Si tu as un volet Bubendorff électrique, tu ne devrais pas avoir de problème pour faire l'échange de l'axe motorisé; soit juste vigilant à bien étre horizontale.
Un conseil utilise le téton qui sert d'axe au moteur Budendorf pour inserer la partie opposée au moteur photovoltaique.Ce téton est du bon diametre, je te conseille d'acheter avec ton kit l'embout à roulement à bille en remplacement de l'embout standart.
Avec des photos, cela serait plus simple à expliquer.
A toi de réfléchir quand tu déballeras ton KIT.
Attention: la doc fournie avec le KIT n'est pas très explicite, va chercher celle qui est dispo sur le site que j'ai découvert par la suite. Elle explique mieux les étapes et au besoin en fin de document comment inversé le sens de rotation pour que la télécommande demande bien la descente quand tu appuies sur la touche descente.
Cela fait un mois que j'ai installé le mien et j'en suis assez contant pour prévoir l'achat d'un autre Kit pour remplacer mon dernier mécanique que je ne peux pas électrifier.
Dernière remarque: la télécommande est bi-directionnelle et n'est donc pas comptable avec les télécommandes non bi-directionnelles.

Je me suis relu. Pas très claires mes explications. Mais j'espère que cela aidera à ton choix.


Réponse de: Monsieur Claude LERAY le 25 mai 2023 à 11:37
Réponse:
Oui, j'ai réussi à adapter  le kit Avosdim sur des volets manuels Bubendorf, accessibles depuis l'intérieur de la pièce, en réutilisant le tube de 60 mm existant.
Evidemment, il faut avoir un peu de chance avec les fixations existantes pour refixer les platines supports dessus;
Par contre,: pour ma part, impossible de monter les 2 goupilles fournies: je n'ai pu en monter qu'une sur le coté accessible.
Réponse de: Marriott le 27 mai 2023 à 16:10
Ce type de motorisation peut-il être muni aussi d'un dispositif d'ouverture de secours type manivelle et auquel cas le volet reste t-il bloqué en position fermée en l'absence d'occupants ? Merci d'avance de votre retour. Cordialement
Question posée par Gallinelli - 1 réponse(s)
bonjour,

non ce dispositif n'est pas proposé sur notre gamme solaire.

Cordialement
Réponse de: Sophie Robillard (Admin) le 5 sept. 2023 à 12:31
