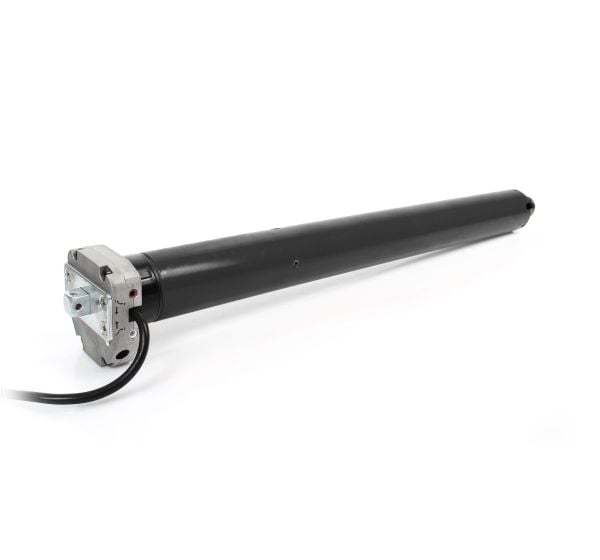

Moteur volet Avosdim 80Nm - manoeuvre de secours Ø55mm - filaire
Prix spécial
83,92 €
Prix normal
104,90 €
SKU
005219
- 20%
Description du produit
Utilisation
Ce moteur se destine aux personnes souhaitant pouvoir manoeuvrer manuellement le volet roulant ou le store motorisé en cas de coupure de courant ou de panne.
Le moteur CSI Filaire AVOSDIM permet d'intégérer une manivelle de secours (en option), une sortie étant prévue à cet effet.
Compatibilité
Vos moteurs filaires AVOSDIM Ø55mm motoriseront tous vos volets roulants et vos stores tels que des stores bannes par exemple.
Les moteurs filaires AVOSDIM se commandent à l'aide d'un inverseur mural (non fourni) quelqu'en soit la marque. Vous pouvez même envisager de remplacer cet interrupteur par une horloge de programmation AVOSDIM afin que vos produits motorisés puissent fonctionner de manière autonome, en votre présence ou non (non fourni - voir nos produits liés).
Aide à la configuration
Choisir la bonne puissance
La puissance du moteur est à choisir en fonction du poids du volet - poids calculé après relevé des mesures hauteur et largeur du tablier de lames visible.
Estimation poids du tablier
largeur* x hauteur* x (poids au m² **)
* mesure à reporter en mètres
** estimation du poids des lames : PVC (4kg / m²), alu (4,5kg /m²), bois (11kg / m²)
Par exemple, l'ensemble des lames en ALU mesure 3 x 4.5m:
3 x 4.5 x 4.5 = 60.75. Il faut sélectionner le moteur dont la puissance excède immédiatement 60.75Nm. Le 80Nm ici convient.
On considère qu'1Nm supporte 2Kg. Reportez-vous à la puissance la plus adaptée.
Notre conseil: Si adapter un moteur plus puissant que nécessaire n'est pas dommageable, l'inverse peut entraîner une panne irréversible non garantie - Veillez au respect des préconisations pour préserver la durée de vie de votre moteur.
Choisir les bonnes adaptations
Le jeu d'adaptations que vous aurez choisi sera composé d'une roue et d'une couronne. L'une permet au moteur d'entrainer l'axe pendant la rotation tandis que l'autre compte les tours effectués pour marquer l'arrêt au bon endroit (butées).
Le choix des adaptations est à faire en fonction de la marque du moteur, de son diamètre, et du modèle d'axe. S'il s'agit d'un remplacement de moteur à l'identique, il est inutile de vous les procurer. Autrement ils sont indispensables.
Nos adaptations proposées sont entre autres compatibles avec les axes octogonaux de diamètre 60mm, ainsi que ceux de la marque ZF 54 et 64mm, qu'on reconnait notamment par leur forme étoilée.
Les caractéristiques techniques des moteurs filaires AvosDim
| Puissance | Longueur du tube moteur* | Vitesse de rotation |
| 80Nm | 782mm | 12 tours / minute |

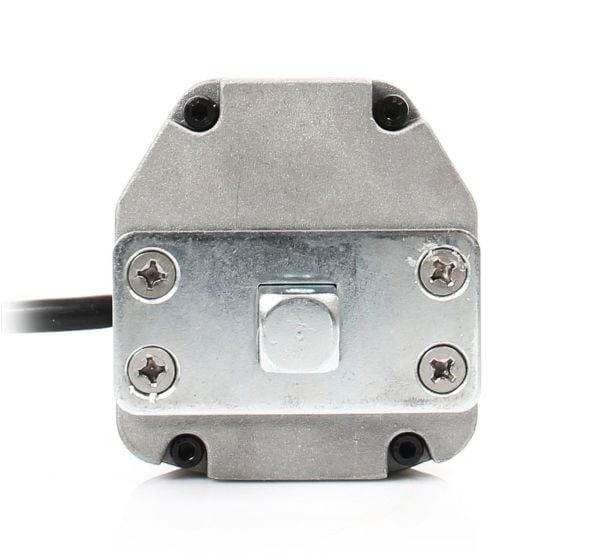

*C'est l'encombrement total du moteur dans l'axe (roue d'entrainement prévue dans cette mesure). Quel que soit le choix de la puissance, la tête moteur, à l'extérieur de l'axe, mesure 26mm.
- Autres caractéristiques
Consommation : 230V / 50Hz
Capacité de la cage : 22 tours
Réglage fin de course : Mécanique / Manuel
Diamètre moteur : 55mm
Indice de protection : IP44
Certifications produits : CE, TUV (Allemagne), VDE (Allemagne), ROHS
La technologie filaire AVOSDIM
La technologie filaire AvosDim, c'est une motorisation mise au point pour tout ceux qui souhaitent simplement moderniser leurs volets roulants ou stores via un moteur standard de qualité, le tout à prix mini. Le moteur filaire AvosDim se manipule via n'importe quelle marque inverseur pour automatisme.
Contenu du colis
- Moteur filaire à manoeuvre secours (manivelle en option)
- Câble VVF noir 3 conducteurs de 2m
- Stylet de réglages pour les fins de courses
- Notice
Notice et vidéo
Informations Supplémentaires
| Nom | Moteur volet Avosdim 80Nm - manoeuvre de secours |
|---|---|
| SKU | 005219 |
| SKU Fabricant | 005219 |
| Garantie en année(s) | 5 |
| Marque | AVOSDIM |
