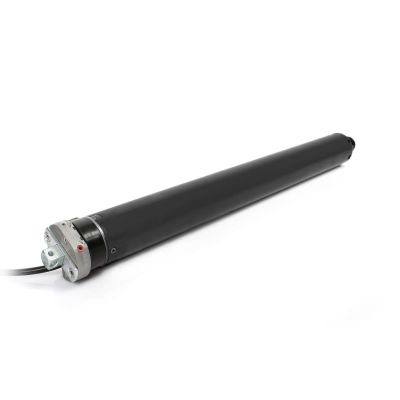

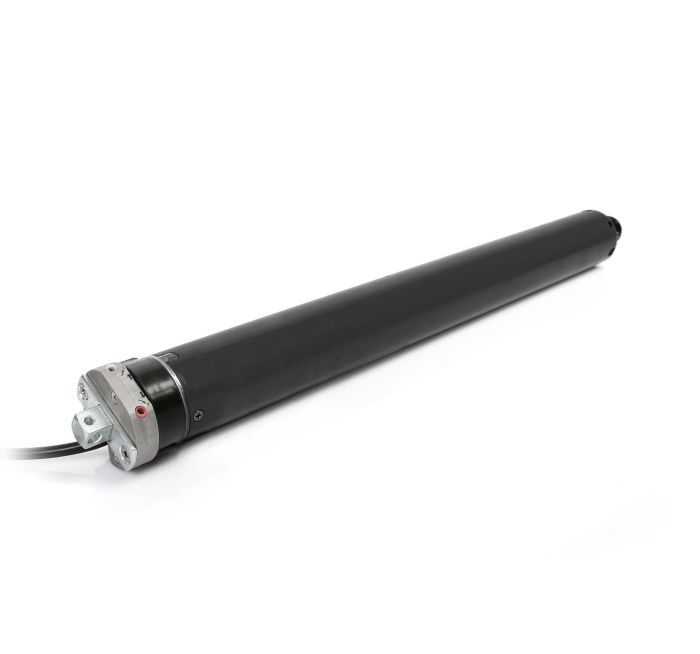

Moteur volet roulant Avosdim 80Nm Ø55mm - filaire

89,90 €
SKU
005218

Description du produit

Aide à la configuration

Choisir la bonne puissance

La puissance du moteur est à choisir en fonction du poids du volet - poids calculé après relevé des mesures hauteur et largeur du tablier de lames visible.

Calcul de puissance pour moteur Avosdim en fonction des dimensions du volet roulant

Estimation poids du tablier

largeur* x hauteur* x (poids au m² **)

* mesure à reporter en mètres

** estimation du poids des lames : PVC (4kg / m²), alu (4,5kg /m²), bois (11kg / m²)



Par exemple, l'ensemble des lames en ALU mesure 3 x 4.5m:
3 x 4.5 x 4.5 = 60.75. Il faut sélectionner le moteur dont la puissance excède immédiatement 60.75Nm. Le 80Nm ici convient.

On considère qu'1Nm supporte 2Kg. Reportez-vous à la puissance la plus adaptée.


Notre conseil: Si adapter un moteur plus puissant que nécessaire n'est pas dommageable, l'inverse peut entraîner une panne irréversible non garantie - Veillez au respect des préconisations pour préserver la durée de vie de votre moteur.

Choisir les bonnes adaptations

Le jeu d'adaptations que vous aurez choisi sera composé d'une roue et d'une couronne. L'une permet au moteur d'entrainer l'axe pendant la rotation tandis que l'autre compte les tours effectués pour marquer l'arrêt au bon endroit (butées).

Le choix des adaptations est à faire en fonction de la marque du moteur, de son diamètre, et du modèle d'axe. S'il s'agit d'un remplacement de moteur à l'identique, il est inutile de vous les procurer. Autrement ils sont indispensables.

Nos adaptations proposées sont entre autres compatibles avec les axes octogonaux de diamètre 60mm, ainsi que ceux de la marque ZF 54 et 64mm, qu'on reconnait notamment par leur forme étoilée.

Compatibilité

Nos moteurs filaires AVOSDIM conviennent parfaitement à des volets roulants et stores que vous souhaitez manipuler depuis un interrupteur (non fourni). Quel qu'en soit la marque, le seul impératif est qu'il soit adapté à l'usage d'un moteur de volet roulant (boutons levée, descente, arrêt).

Envie d'autonomie? Remplacer cet interrupteur par une horloge de programmation TEL_AC400 afin que vos produits motorisés puissent fonctionner en votre présence ou non (non fourni - voir nos produits liés).

Les caractéristiques techniques des moteurs filaires AvosDim

Puissance Longueur du tube moteur* Vitesse de rotation
80Nm 602mm 12 tours / minute

*C'est l'encombrement total du moteur dans l'axe (roue d'entrainement prévue dans cette mesure). Quel que soit le choix de la puissance, la tête moteur, à l'extérieur de l'axe, mesure 19mm.

  • Autres caractéristiques

Consommation : 230V / 50Hz

Capacité de la cage : 22 tours

Réglage fin de course : Mécanique / Manuel

Diamètre moteur : 55mm

Indice de protection : IP44

Certifications produits : CE, TUV (Allemagne), VDE (Allemagne), ROH

La technologie filaire AVOSDIM

Logo AvosDim

La technologie filaire AvosDim, c'est une motorisation mise au point pour tout ceux qui souhaitent simplement moderniser leurs volets roulants ou stores via un moteur standard de qualité, le tout à prix mini. Le moteur filaire AvosDim se manipule via n'importe quelle marque inverseur pour automatisme.

Contenu du colis

  • Moteur à la puissance demandée
  • Câble VVF noir 4 conducteurs de 2m.
  • Notice

Notice et vidéo

Informations Supplémentaires

Informations Supplémentaires
Nom Moteur volet roulant Avosdim 80Nm
SKU 005218
SKU Fabricant 005218
Garantie en année(s) 5
Marque AVOSDIM
