¿Cómo fijar el cable Y al Persiana solar?

¿Cómo fijar el cable Y al Persiana solar?

¿Acaba de recibir el cable del arnés en Y para el panel remoto y la fuente de alimentación de la batería de emergencia, pieza n.º 8 de su persiana enrollable solar? (entrega retrasada excepcionalmente como parte del lanzamiento de la nueva persiana enrollable solar motorizada AvosDim en 2022) Aquí tienes un tutorial para colocarla de forma muy sencilla.

Bueno saber :
Este cable le permite recargar fácilmente su Persiana Enrollable Solar AvosDim, sin tener que abrir el maletero. ¡Este sistema es exclusivo de AvosDim!

Material necesario

1 destornillador eléctrico
1 var destornillador estrella

Paso 1: desmontar el maletero

Baje completamente el faldón de lamas de su Persiana Enrollable Solar AvosDim.
Desatornille la pared del baúl accesible con un destornillador Phillips. Esto le da acceso al mecanismo de su Solar Roller Shutter. Inmediatamente ve el delantal de la cuchilla alrededor del tubo de bobinado en el que se inserta el motor.

Paso 2: Instale el cable Y

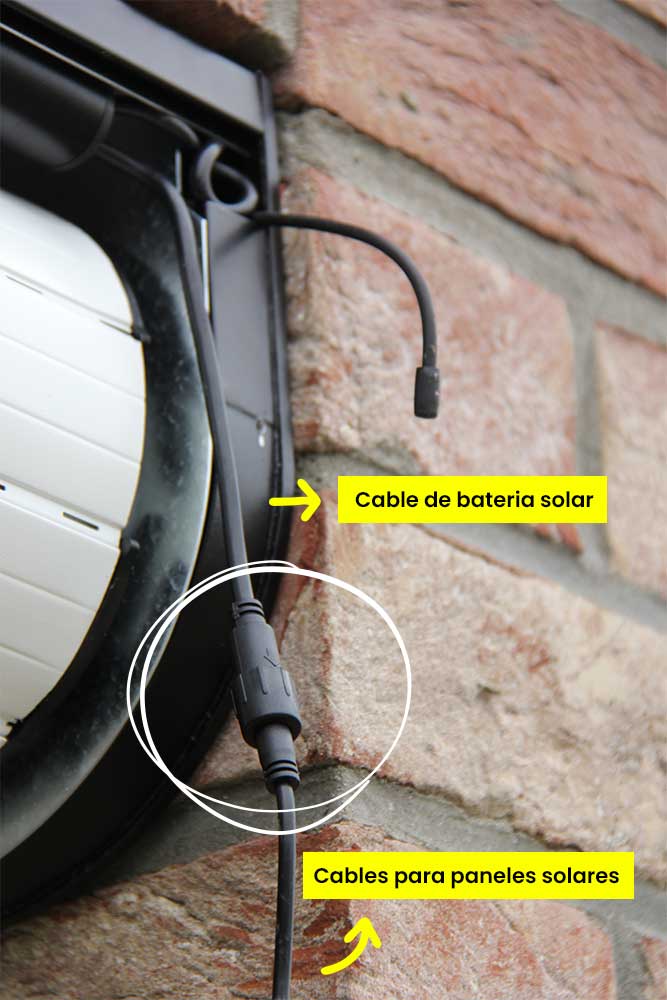

Dirija los 2 cables troncales conectados entre sí que se colocan en el lado del panel solar hacia usted:

- 1 cable de la Batería Solar,,
- 1 cable del Panel Fotovoltaico.

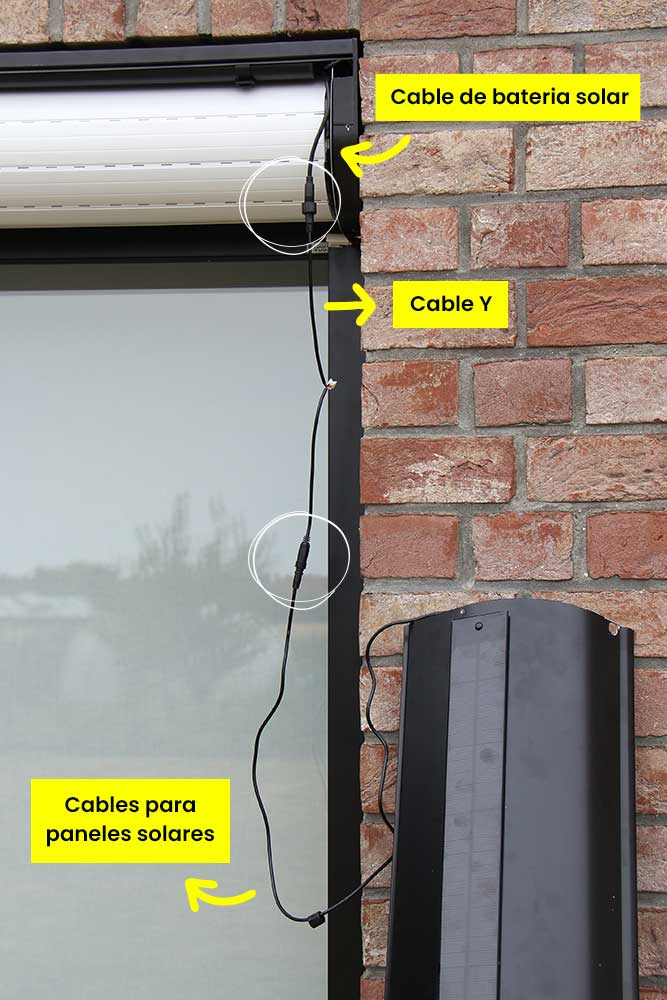

Desconecte los 2 cables con cuidado; vea el área rodeada por un círculo en la foto de la izquierda.

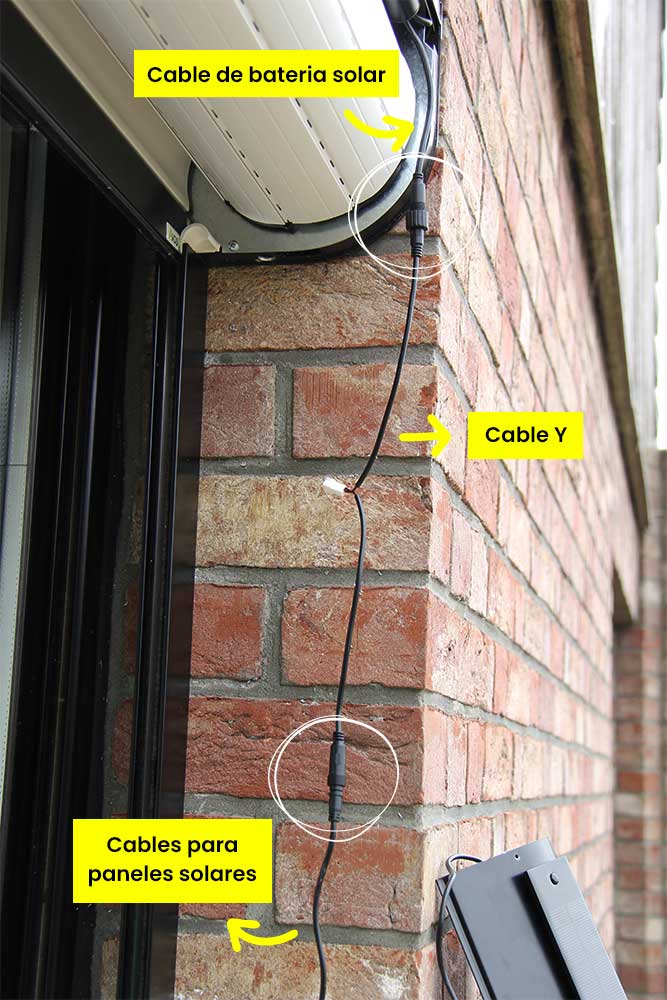

Tome el cable Y n°8 recibido. Retire la tapa impermeable del extremo de la Y y déjela a un lado por ahora. Atornille los 2 extremos negros a los cables de la batería solar y del panel solar, como en la foto de la izquierda. Aquí está el resultado en 2 vistas diferentes:

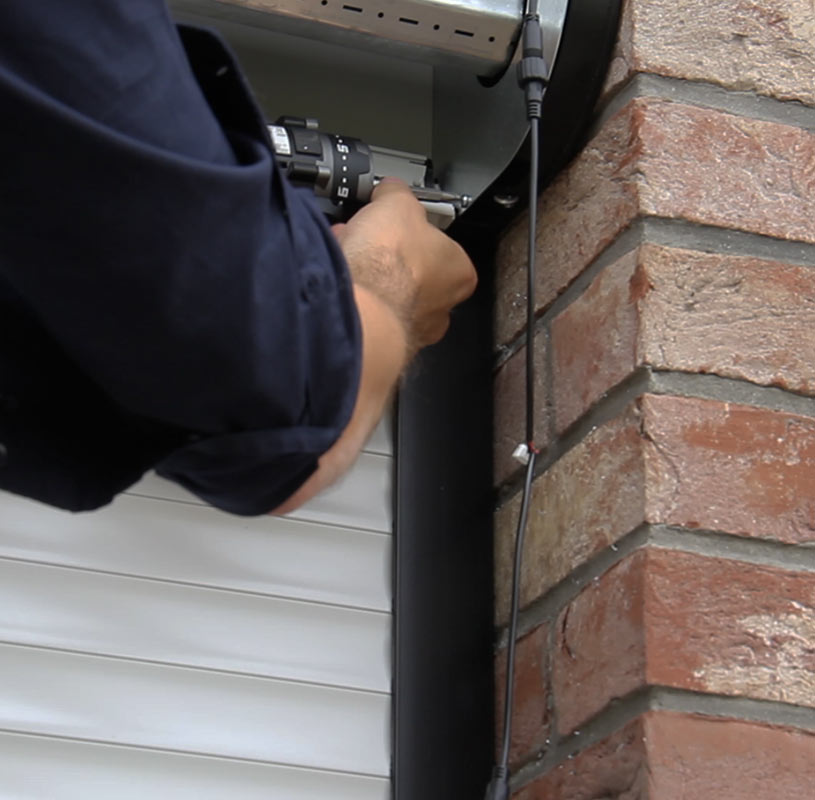

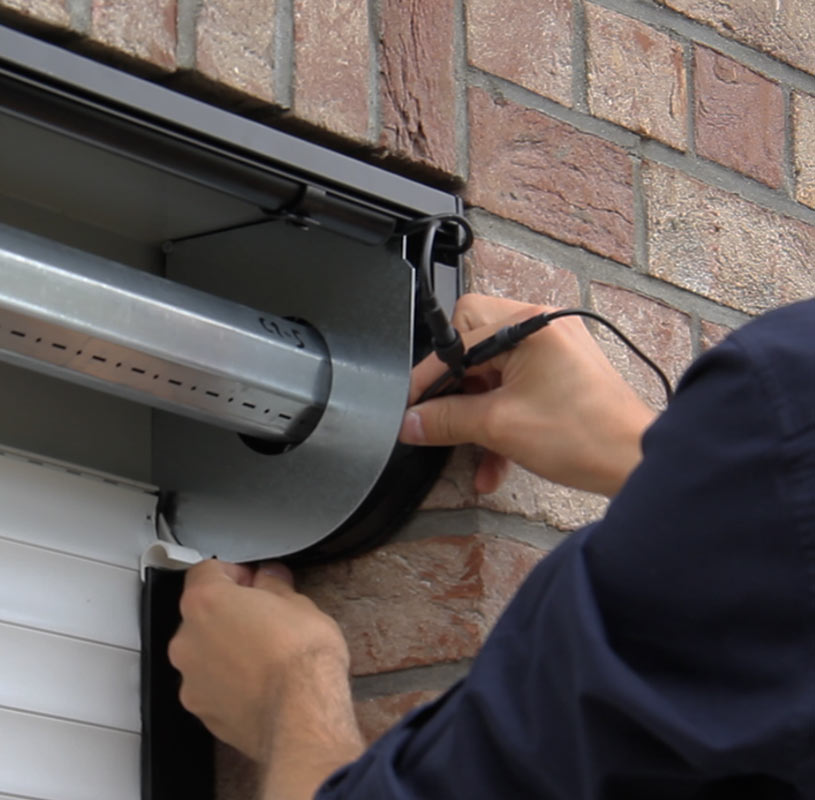

Ahora todos los cables vinculados a la viga Y deben deslizarse entre el panel lateral y la contraplaca metálica para no entorpecer el correcto funcionamiento de la tapa. Para facilitar el paso, quitar un tornillo de la contraplaca para desengancharla ligeramente y volver a apretarla.

Paso 3: Vuelva a montar la caja de la persiana enrollable solar y agregue la pieza final impermeable

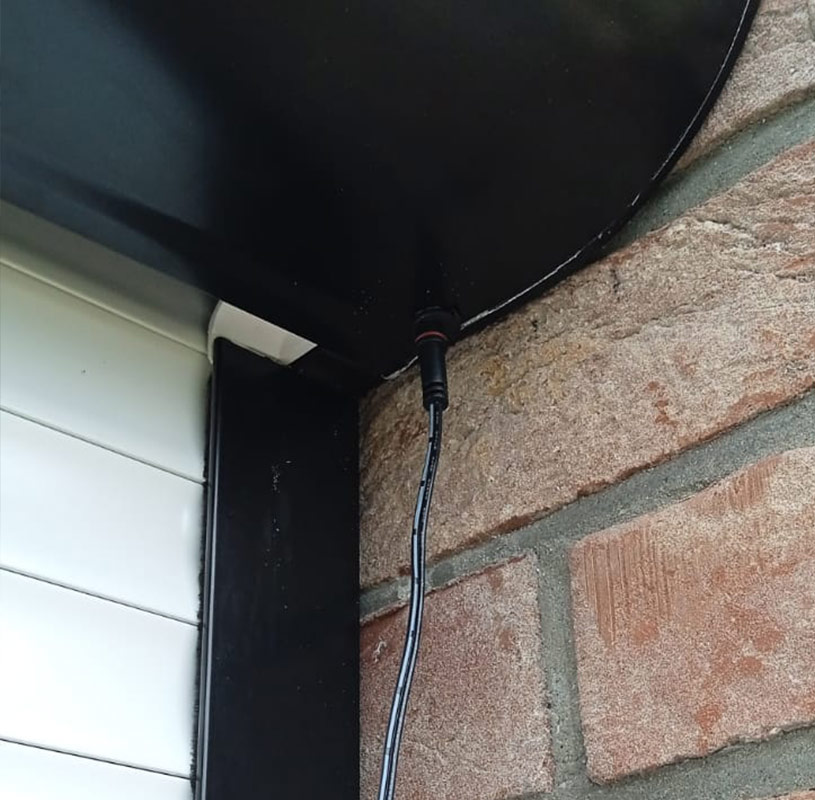

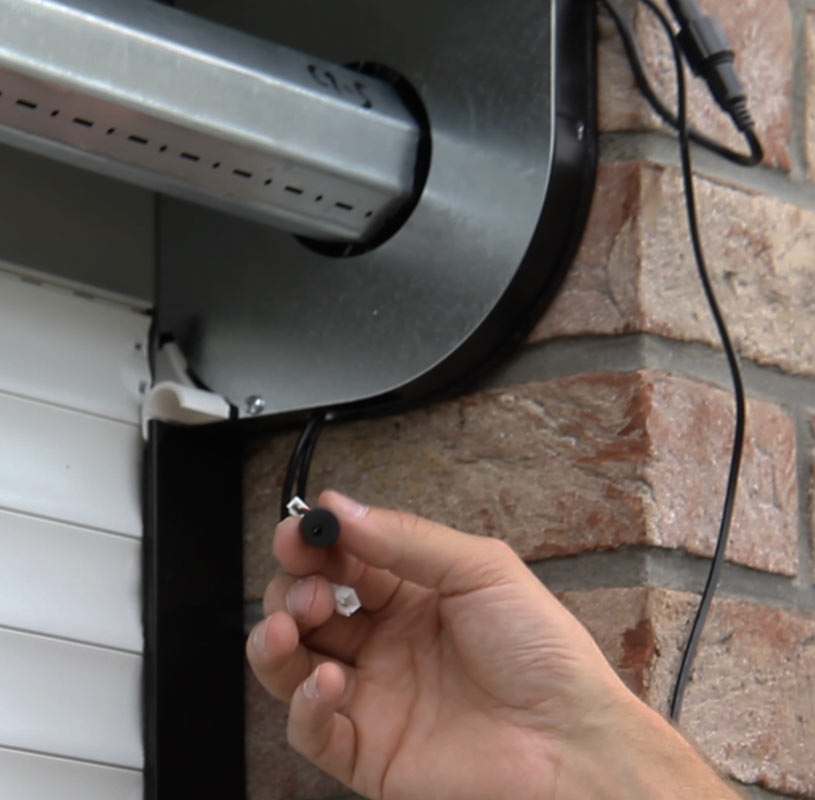

Vuelva a montar la pared del maletero, asegurándose de que el conector blanco del cable Y pase por el orificio pretaladrado. Una vez hecho esto, toma la punta impermeable que habías reservado anteriormente y asocia sus conectores blancos con el que sale del maletero. Empuje la punta a prueba de agua en el orificio pretaladrado hasta que encaje.

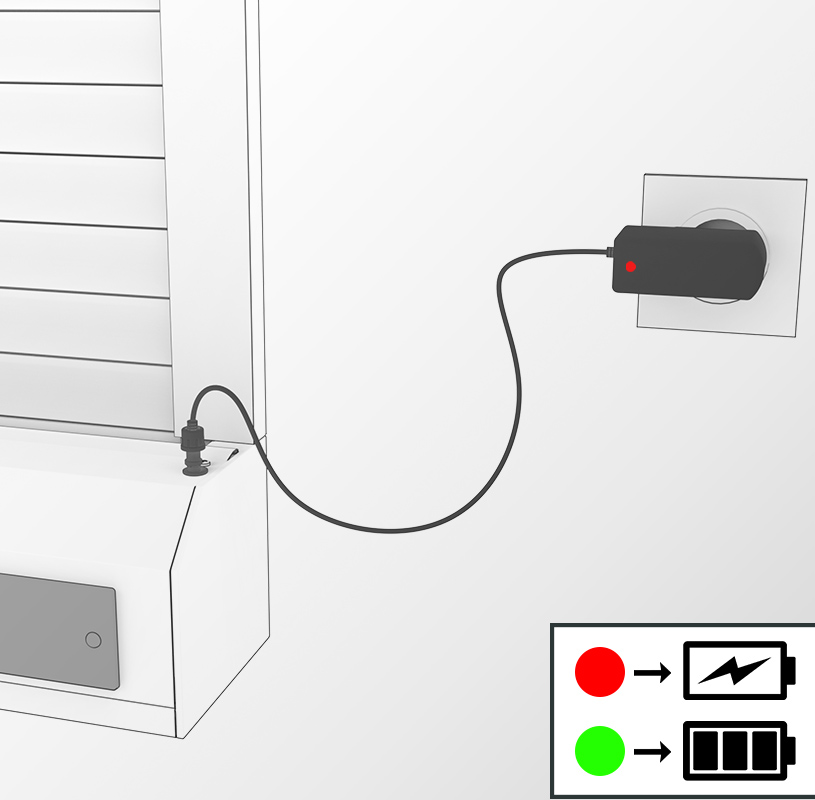

Se acabó ! Ahora puede recargar su persiana enrollable solar AvosDim manualmente, en caso de emergencia, sin tener que desmontarla.

Muchas gracias por su pedido y su confianza. Esperamos sinceramente que su persiana enrollable solar le brinde plena satisfacción.
Nos disculpamos sinceramente por este inconveniente. Sepa que estamos trabajando arduamente para resolver sus problemas de suministro, nacidos con la pandemia de COVID-19 y que aún tienen un impacto real en la economía mundial.

Gracias por su comprensión,
Adrien Lombart y su equipo - comprometidos con el regreso a una industria europea y sostenible
