Kit transformación persiana solar AvosDim eje Ø60 mm

El Kit Motor Solar para Persiana Enrollable

Transformar una persiana enrollable manual en solar es fácil y no siempre caro. En AvosDim dominamos las persianas enrollables solares, que fabricamos en nuestro taller de Béthune (norte de Francia), así que pensamos que podíamos poner nuestros componentes a su disposición para que modernice sus persianas ya instaladas, al mejor precio: nuestra seña de identidad.

Equiparse con una motorización solar para persiana enrollable es apostar por una inversión útil. Útil porque el motor solar de persiana permite ahorrar cada día al prescindir de la alimentación eléctrica, útil porque es un gesto ecológico concreto, y útil porque el montaje se hace sin obras de conexión eléctrica. El kit de persiana enrollable autónoma AvosDim es completo: incluye todo lo necesario para la automatización de la persiana manual, sea cual sea el modelo de la suya.

Pack eje ø60mm - 1500mm

• 1 - Eje octogonal ø60mm - Longitud 1500mm recortable (x1)
• 2 - Motor solar bidireccional ø45mm 005414 - Longitud insertada en el tubo 552mm - 20Nm - 10 rpm (x1)
• 3 - Batería solar AvosDim 005417 - Longitud 470mm (x1)
• 4 - Panel solar plano AvosDim 005508 - L 470 x Al 60 x Gr. 4 mm (x1) - 25 cm de cable
• 5 - Tapón de eje ø60mm (x1)
• 6 - Flejes de sujeción en T (x3)
• 7 - Mando a distancia de 1 canal bidireccional AVOSDIM 005318 (x1)
• 8 - Adaptador y corona para eje octogonal 60mm (x1)
• 9 - Soporte motor ideal para persiana con cajón de obra 005006
• 10 - Placa de pivote con pasador ø12mm 75 x 75mm (x1)
• No mostrados: soportes de fijación de la batería y del panel inclinado a la pared 15°

Pack eje ø60mm - 2500mm

• 1 - Eje octogonal ø60mm - Longitud 1500mm recortable (x1)
• 2 - Tubo octogonal telescópico de 1500mm recortable (x1)
  (encaje 500mm)
• 3 - Motor solar bidireccional ø45mm 005414 - Longitud insertada en el tubo 552mm - 20Nm - 10 rpm (x1)
• 4 - Batería solar AvosDim 005417 - Longitud 470mm (x1)
• 5 - Panel solar plano AvosDim 005508 - L 470 x Al 60 x Gr. 4mm (x1) - 25cm de cable
• 6 - Tapón de eje ø60mm (x1)
• 7 - Flejes de sujeción en T (x5)
• 8 - Mando a distancia de 1 canal bidireccional AVOSDIM 005318 (x1)
• 9 - Adaptador y corona para eje octogonal 60mm (x1)
• 10 - Soporte motor ideal para persiana con cajón de obra 005006
• 11 - Placa de pivote con pasador ø12mm 75 x 75mm (x1)
• No mostrados: soporte de fijación de la batería y del panel inclinado a la pared 15°

Pack eje ø60mm - 3500mm

• 1 - Eje octogonal ø60mm - Longitud 1500mm recortable (x1)
• 2 - Tubo octogonal telescópico de 1500mm recortable (x2)
  (encaje 500mm)
• 3 - Motor solar bidireccional ø45mm 005414 - Longitud insertada en el tubo 552mm - 20Nm - 10 rpm (x1)
• 4 - Batería solar AvosDim 005417 - Longitud 470mm (x1)
• 5 - Panel solar plano AvosDim 005508 - L 470 x Al 60 x Gr. 4 mm (x1) - 25 cm de cable
• 6 - Tapón de eje ø60mm (x1)
• 7 - Flejes de sujeción en T (x7)
• 8 - Mando a distancia de 1 canal bidireccional AVOSDIM 005318 (x1)
• 9 - Adaptador y corona para eje octogonal 60mm (x1)
• 10 - Soporte motor ideal para persiana con cajón de obra 005006
• 11 - Placa de pivote con pasador ø12mm 75 x 75mm (x1)
• No mostrados: soportes de fijación de la batería y del panel inclinado a la pared 15°

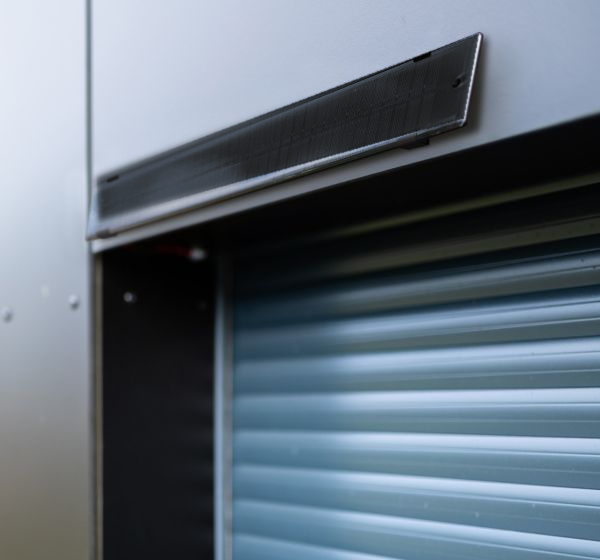

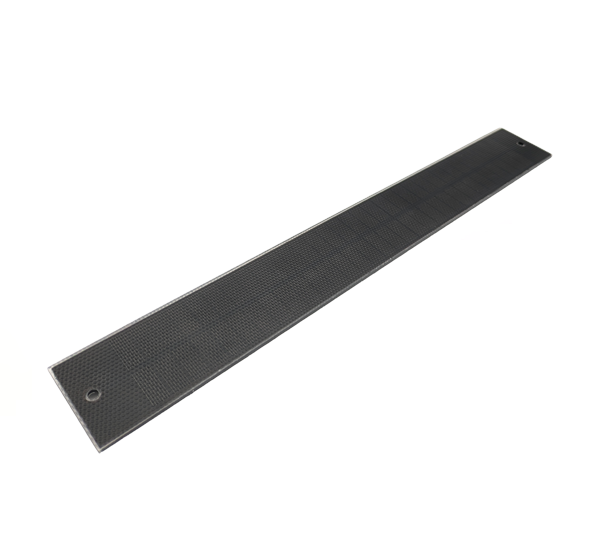

El panel fotovoltaico AvosDim

La idea de que el panel fotovoltaico tenga que estar obligatoriamente a pleno sol para captar la energía solar es falsa. Bastan unas horas de sol para cargar la batería oculta en el cajón. Una vez completamente cargada, esta asegura sin problema hasta 150 ciclos.

Los paneles monocristalinos AvosDim son discretos por diseño, para preservar la armonía de la fachada.
Bidireccionales, estos paneles fotovoltaicos son compatibles con la box de casa conectada AvosDim 005313 (se vende por separado). Gracias a la tecnología bidireccional, la box le devuelve la información que le detalla desde cualquier lugar la carga de la batería, el estado exacto de la persiana, etc.

Como la instalación sobre el cajón exige disponer de remachadora, los paneles solares para persiana AvosDim se entregan con soportes de fijación a pared, lo que de paso optimiza la captación de energía solar. Se trata de 2 soportes murales Somfy 9019791 de inclinación fija 15°.

NOTA: recomendamos la salida del cable por debajo del cajón, por motivos de estanqueidad. Si tiene una persiana de renovación con cajón bajo dintel invertido, es decir, con el cajón visible desde el exterior y las guías entre muros a ras de fachada, el kit solar completo AvosDim no es adecuado.
Al lado, una instalación de panel remoto AvosDim asociado a una persiana de renovación con cajón bajo dintel.

La batería asociada al motor solar

La batería 005417 recoge y almacena la energía captada por el panel fotovoltaico incluido en el kit. Su reserva es capaz de aguantar 50 días en oscuridad total, sobre una base de 2 subidas y 2 bajadas al día.

Este modelo de batería de diámetro reducido ø25mm se introduce en los cajones de persiana mediante los soportes suministrados en el kit (tornillería no incluida). Asegúrese de disponer del espacio suficiente para añadirla en el cajón, del lado del motor. Para comprobarlo, basta con subir la persiana por completo y abrir la tapa del cajón para ver el espacio disponible. Atención: la batería instalada no debe rozar con las lamas, procure conservar al menos 20mm de holgura. De lo contrario, la batería se alojará en vertical detrás de una guía o bajo un cajón instalado en superficie sobre la fachada, si fuera necesario. Aunque la batería puede instalarse en el exterior y resiste la intemperie, procure no exponerla directamente.

El control del motor solar

El elegante mando a distancia incluido en el kit de motorización solar para persiana le permite controlar la apertura y el cierre de una persiana individual o de un grupo de persianas equipadas con la misma motorización: hasta 20 por grupo. Puede completarse con la App móvil AvosDim, que ofrece el control del motor solar desde un smartphone, gracias a la instalación en su domicilio de la box conectada AvosDim 005313 especial persianas y estores - se vende por separado.

Prevea una alimentación de emergencia

Las baterías solares AvosDim tienen una autonomía considerable, entre 45 y 50 días de media sin sol directo. Por precaución, es no obstante muy recomendable disponer de al menos un cargador de batería - disponible como opción.
Un piloto indica cuándo la recarga está completa. Duración mínima 6h.

¿Cómo reconocer una persiana de renovación? Es sencillo. Recordemos que es una persiana instalada completamente en el exterior, mecanismo incluido. Se reconoce fácilmente porque, en consecuencia, su cajón queda visible desde fuera.

El soporte motor 005006 incluido en el kit por defecto debe fijarse con tornillos al testero del cajón. En el caso de una persiana de renovación, esto significa que los tornillos atraviesan el testero. Si la persiana está instalada en superficie contra la fachada, los tornillos quedarán a la vista. Habrá entonces que avellanar el tornillo por fuera para limitar que sobresalga. Si la persiana está empotrada entre muros, habrá que adquirir tornillos autoperforantes, prestando atención a que las puntas tengan una longitud limitada.

Si lo prefiere, para su comodidad, el configurador propone añadir un soporte específico para persiana de renovación, que se encastra en el testero de la persiana, del lado del motor, sin taladrar nada. Bien pensado e invisible. Este soporte motor es compatible con todos los cajones de renovación: cuadrados, achaflanados, redondos o de cuarto de círculo. Solo tiene que seleccionar la sección altura / profundidad del cajón en el configurador.

¿Tiene una persiana de renovación? ¡Añada sin dudarlo este soporte motor específico de renovación!
