Einzelteile für Rollladen mit Kurbelgetriebe

Ersatzteile für Rollläden mit Kurbel: Kurbelgetriebe, Kurbel und Kastenführung

Kurbel, die durchdreht, gebrochene Stange, Griff, der nicht mehr hält: Die Teile eines Kurbel-Rollladens sind beweglich und daher verschleißanfällig. Die Kraftübertragung folgt immer demselben Weg: Die Kurbel treibt das Kardangelenk der Kastenführung an, dann die Antriebsstange, das Kurbelgetriebe und schließlich die Welle. Bestimmen Sie das betroffene Teil, um nur dieses zu ersetzen.

Kurbel, Griff und Kurbelstopper

Die Kurbel mit Griff Ø12,4 mm gibt es in mehreren Längen; ist nur die Stange beschädigt, wählen Sie eine runde Stange Ø12 mm oder eine Sechskantstange Ø10 mm. Ein gebrochener Griff wird einzeln ersetzt: Griff für runde Kurbel Ø12 mm oder für Sechskantkurbel Ø10 mm. Der Kurbelstopper hält die Kurbel in Ruhestellung.

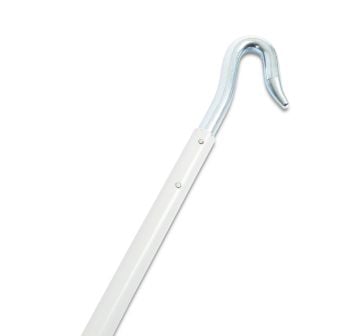

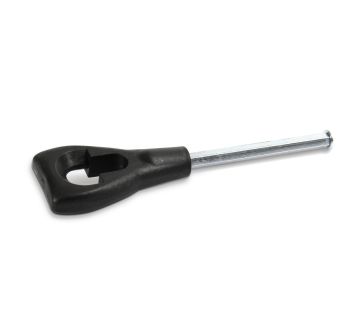

Bei einem Motor mit Notöffnung wird die Kurbel mit Haken in einen Ausgangsring am Kasten eingehängt, der nur dort angebracht werden darf, wo er bei geschlossenem Rollladen von außen nicht zugänglich ist.

Kardangelenk, Kastenführung und Antriebsstange

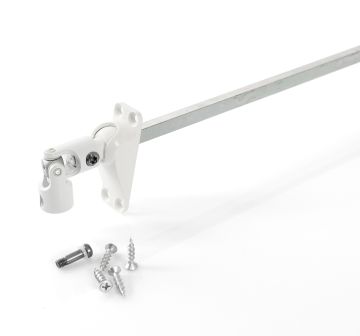

Das Kardangelenk verbindet Kurbel und Stange und gleicht einen Winkel von bis zu 30° aus; es ist erhältlich für runde Stangen Ø12 oder Ø18 mm, Sechskantstangen 7 oder 10 mm und Vierkantstangen 8 mm. Bricht das Kardangelenk, ersetzen Sie besser die komplette Kastenführung (Kardangelenk, Platte, Dichtmanschette und kürzbare Stange), je nach ihrer Neigung: 45° unter dem Kasten, 60° an der Fassade, 90° oder 120°. Für die Montage an der Fassade oder unter einem SDZ-Kasten sehen Sie sich den Führungsblock mit Gelenk an. Die Antriebsstange einzeln (Sechskant 7 mm oder Vierkant 6 mm, 350 mm) wird mit der Metallsäge gekürzt.

Ein Kurbelgetriebe (Winde) wählen

Das im Kasten befestigte Kurbelgetriebe wandelt die Drehung der Kurbel in eine Drehung der Welle um. Notieren Sie Form und Durchmesser seines Eingangs (für die Stange) und seines Ausgangs (Vierkant, Sechskant, Klaue …). Die Technivis-Winde und die Gaviota-Winde heben bis zu 20 kg; die Winde mit seitlichem Ausgang eignet sich für Aufsatzrollläden aus PVC und die Kegelrad-Winde für schwere Rollläden. Um die gesamte Mechanik zu ersetzen, wählen Sie das komplette Kurbel-Set mit Welle.

Sie möchten nicht mehr kurbeln? Eine motorisierte Welle ersetzt Welle und Kurbelgetriebe. Alle weiteren Teile finden Sie bei unseren Rollladen-Ersatzteilen.

Häufige Fragen

Brauchen Sie Hilfe, um Ihr Kurbelgetriebe oder Ihr Kardangelenk zu bestimmen? Schicken Sie uns Fotos, unser Team berät Sie.
