Kastenführung 120° Rollladen für Kurbel Ø12 mm

Verwendung

Der Austausch des Kastenausgangs ermöglicht es, bei einem gebrochenen Kardangelenk alle damit verbundenen mechanischen Elemente zu erneuern, da der Verschleiß dieser Teile häufig gemeinsam auftritt.

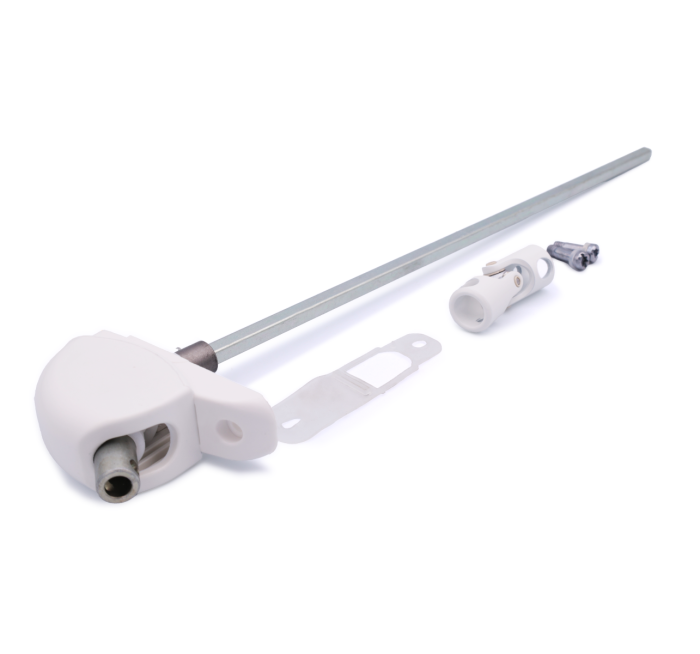

Zusammensetzung des Kastenausgangs

Der Kastenausgang besteht aus:

• Dem Kardangelenk, in das die runde Kurbelstange ø 12 mm eingeführt wird (Kurbel nicht enthalten).
• Der Kardangelenk-Platte mit Dichtmanschette. Sie wird auf oder unter dem Kasten verschraubt. Rechteckige Form 82 x 28 mm (Befestigungsabstand 62 mm).
• Der langen Antriebsstange von 255 oder 355 mm (kürzbar) in quadratischer Form ø 6 mm oder sechskant ø 7 mm bzw. sechskant ø 10 mm (je nach Modell). Sie verbindet die Welle im Kasten. Um die Welle je nach Rollladenkonfiguration mit der Platte zu verbinden, kann sie sich bis zu 120° drehen.
• Die Schrauben.

Materialien

• Platte: gefärbtes Polyamid
• Stange: passivierter verzinkter Stahl
• Kardangelenk: Polyester-beschichteter Stahl

Austausch des vorhandenen Kastenausgangs

Nach dem Öffnen des Kastens die Antriebsstange vorsichtig entfernen und darauf achten, dass die Welle unbeweglich bleibt, damit das Loch sichtbar bleibt (erleichtert das Einsetzen der neuen Stange). Die neue Stange auf die gleiche Länge mit einer Metallsäge zuschneiden und die Kanten leicht abfeilen (ebenfalls zur Erleichterung des Einsetzens). Anschließend kann sie wieder in die Welle eingesetzt werden. Die restlichen Elemente werden danach wieder auf dem Kasten montiert, ebenso die Kurbel.

Lieferumfang

• Der Kastenausgang
• Die Schrauben (4 Schrauben ø3,9 mm, Länge 19 mm + 1 Schraube mit M5-Unterlegscheibe für die Verbindung zur Stange)
