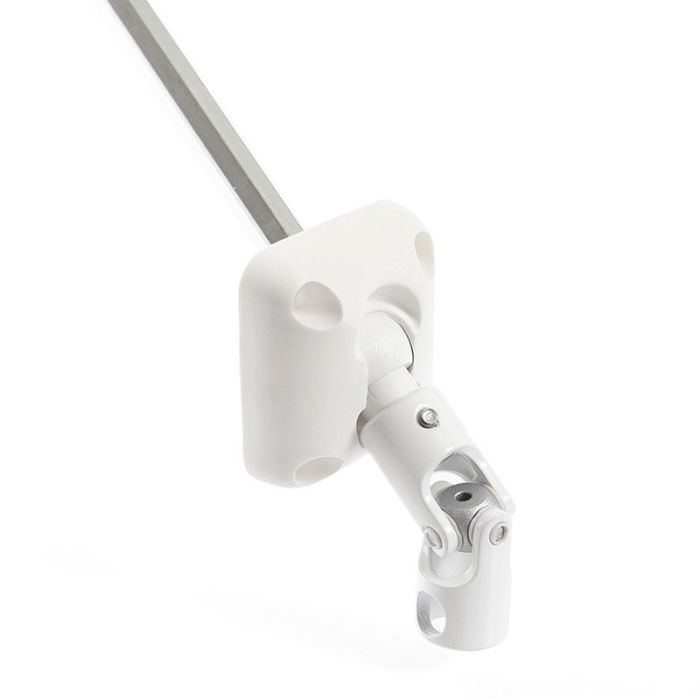

Sortie caisson 45° manivelle Ø12mm pose sous coffre
SORTIE_CAISSON_45
Payez en 2 ou 3x fois sans frais avec Alma
- Idéal pose sous caisson de volet type Traditionnel et bloc baie
- Comprends le cardan, la platine et la tige d'entrainement
- Articulation tige d'entrainement / platine jusqu'à 45°
- Tige d'entrainement 315mm ajustable, plusieurs modèles
- Compatible manivelle ronde Ø 12 mm
- Marque ZF
Garantie et retours
Garantie
- Selon les produits, 2 ou 5 ans sur les pièces — durée exacte affichée dans l'onglet « Informations supplémentaires »
- Hors main-d'œuvre et déplacement
- Toiles de moustiquaire et piles de télécommande non couvertes : ce sont des consommables
Retours
- Produits standard : 30 jours, non monté et dans son emballage
- Sur-mesure : ni repris ni échangé
- Frais de retour à votre charge, remboursement sous 10 jours
- Rétractation légale de 14 jours, que nous étendons à 30
Avec le Coffret Sérénité
- 60 jours au lieu de 30
- Retours gratuits, sur-mesure compris
- Erreur de dimensions ? On refait la pièce
- Garantie doublée : 5 à 10 ans
À cocher dans votre panier avant de valider.
Usage
Remplacer la sortie de caisson permet, quand le cardan casse, de remettre à neuf tous les éléments mécaniques liés, l'usure de ces pièces étant commune.
Composition de la sortie de caisson
La sortie de caisson comprend:
- Le cardan dans lequel vient s'insérer la tringle de manivelle ronde ø 12mm (manivelle non fournie).
- La platine du cardan et son manchon d'étanchéité. Elle se visse sur ou sous le coffre. De forme rectangulaire 45 x 50mm (entraxes 30 et 35mm).
- La tige d'entrainement longue de 315mm (recoupable) et de forme soit carrée ø 8mm ou hexagonale ø 7mm ou hexagonale ø 10mm. Elle rejoint le treuil dans le coffre. Pour relier le treuil à la platine en fonction de la configuration du volet, elle s'articule jusqu'à 45°.
- La visserie.
Matériaux
- Platine: Polyamide teintée masse
- Tige: acier zingué passive
- Cardan: acier revêtu polyester
Remplacement de la sortie caisson existante
Après avoir ouvert le coffre, il suffit de retirer délicatement la tige d'entrainement en veillant ce que le treuil reste immobile afin de conserver son orifice visible (simplifiera l'insertion de la nouvelle tige). Après avoir mis à dimension identique cette nouvelle tige à l'aide d'une scie à métaux, puis légèrement limé les angles de son extrémité (toujours pour faciliter l'insertion), celle ci peut désormais être remise en place dans le treuil. Le reste des éléments est ensuite repositionné sur le coffre, ainsi que la manivelle.
Contenu du colis
- La sortie caisson
- La visserie (4 vis ø3,9mm longueur 19mm + 1 vis avec rondelle M5 pour liaison sur la tringle)
| Nom | Sortie caisson 45° manivelle Ø12mm pose sous coffre |
|---|---|
| SKU | SORTIE_CAISSON_45 |
| SKU Fabricant | SORTIE_CAISSON_45 |
| Garantie en année(s) | 2 |
| Marque | ZURFLUH FELLER |
Avis pour Sortie caisson 45° manivelle Ø12mm pose sous coffre
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Questions / Réponses sur Sortie caisson 45° manivelle Ø12mm pose sous coffre
-
Alain . demande : "Je recherche une sortie de caisson en 6p7 avec une longueur de tige de 110mm , je ne trouve pas ce modèle. Les tiges peuvent elles être re dimensionnées ?"
-
Trincheiras demande : "J'ai récemment acheter un moteur Somfy LT50 CSI 20/17 meteor 1041009 et dans les descriptions je ne vois pas le diamètre du trou de l'axe CSI pouvez vous me dire qu'elle diamètre acheter en hexa qui conviendrais avec le moteur. Merci"
