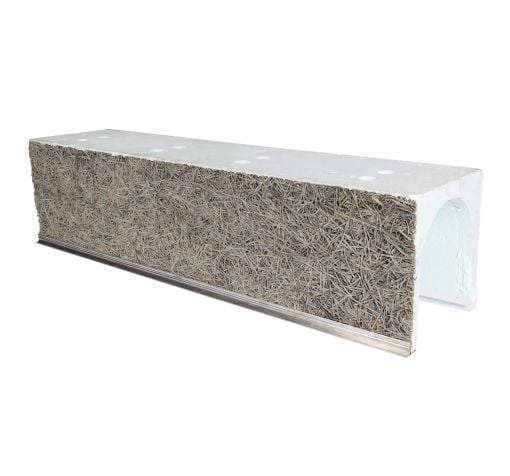

Comment préparer un coffre volet Tunnel ?

Avant de monter votre Volet Roulant Tunnel AvosDim, il est indispensable de passer par « l'étape de préparation du montage ». Pour faciliter ce processus, nous vous proposons 6 étapes simplifiées. Ce montage est réalisé hors coffre afin d’avoir une meilleure vue sur les composants.


Matériel nécessaire :

  • 1 Tournevis cruciforme
  • 1 Clé mixte 10
  • 1 Marteau

Étape 1 : Préparation de l’arbre / l’axe motorisé

– Dévissez les deux vis de la tête moteur,
– Enlevez le carré (si vous avez commandé sur notre site, le volet coffre tunnel est déjà pré-assemblé pour une pose rapide et simplifiée),


– Replacez la plaque métallique,
– Insérez l'adaptation moteur,


– Alignez les trous vis moteur avec l'adaptation moteur,
– Revissez le tout.


Étape 2 : Ajustement de l'embout pour faciliter la mise en oeuvre dans le caisson

La manœuvre est à réaliser du côté opposé moteur. L'embout tandem est télescopique afin de s'adapter à la largeur totale du coffre.
– Retractez l'embout tandem afin de faciliter l'insertion dans le coffre,
– Desserrez le boulon afin de déplacer la bride. Celui-ci sera à resserrer une fois mis en place.


Étape 3 : Insérez les pattes de maintien

Tout d'abord munissez-vous des pattes de maintien ainsi que des joues.
– Insérez la patte dans l'emplacement de la joue. La partie plate doit être située vers le sol (voir photo).


– Enfoncez totalement la patte dans la joue,
– Répétez l'opération sur l'autre joue. C'est sur cette patte que viendra se visser la sous-face.

Étape 4 : Insérez les joues dans le coffre

Ne soyez pas inquiet si la joue paraît plus large que nécessaire, le coffre se referme légèrement sur lui-même en l'absence de joue. N'hésitez pas à aider l'insertion de la joue en l'écartant.
– Insérez totalement la joue dans le coffre. N'hésitez pas à appuyer pour une insertion totale.
– Répétez l'action pour l'autre joue.


Étape 5 : Mise en place de l'axe dans le coffre

Il est important de préciser qu'à cette étape, le coffre est normalement posé dans la maçonnerie.
– Attention, repérez les joues gauche et droite (voir photo).


– Insérez d'abord la tête moteur jusqu'au clic. L'ensemble est alors verrouillé.


– Respecter le sens
Cranté à gauche et à droite. Lisse en haut et bas. (voir image)


– Répétez l'opération côté opposé moteur en insérant le tandem dans la joue de la même manière jusqu'au clic.


Une fois en place, placez la bride contre le tube et resserrez l'écrou.


Étape 6 : Préparation des pattes Tulipes

Avant de commencer, il est important de faire attention au sens de la patte, il y a une gauche et une droite (voir photo).


– Munissez-vous de pattes et de tulipes,
– Insérez la tulipe/guide lame (pièce blanche) sur la patte métallique,
– Insérez totalement jusqu’en butée,


– Insérez la patte dans la chambre de la coulisse prévue à cet effet,
– Insérez totalement jusqu’à ce que l’ergot de maintien ne soit plus visible,
– Repérez que la tulipe soit contre la coulisse.


Voilà, votre coffre tunnel est prêt !
C’est aussi simple que ça !
