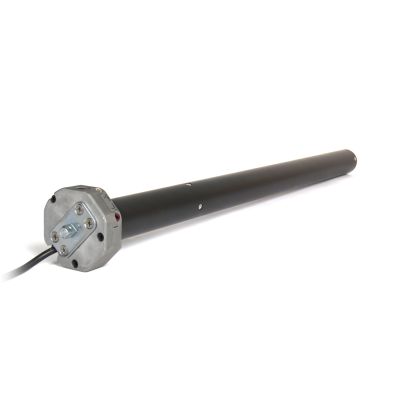

Moteur volet Avosdim - Manoeuvre secours Ø45mm - Radio Unidirectionnel

À partir de 78,90 €
Plus que %1 en stock
SKU
MOT_RADIO_SEC_AVD
  • Description du produit
  • Notice & Vidéo

  • Robuste, jusqu'à 100Kg soulevés
  • Associable à une manivelle pour manipulation manuelle du volet (vendue séparément)
  • Protocole unidirectionnel: le moteur reçoit les ordres et les exécute depuis une télécommande ou l'appli d'une box (vendues séparemment)
  • Longue durée de vie - Garantie Extra

Description du produit

Utilisation

Ce moteur se destine aux personnes souhaitant pouvoir manoeuvrer manuellement le volet roulant ou le store motorisé en cas de coupure de courant ou de panne.

Le moteur CSI Radio AVOSDIM permet d'intégérer une manivelle de secours (proposée en option).

Compatibilité

Les moteurs radios AVOSDIM se commandent à l'aide d'une télécommande AvosDim (vendues séparemment). Vous pouvez même envisager de remplacer cet interrupteur par une télécommande horloge de programmation AvosDim afin que vos produits motorisés puissent fonctionner de manière autonome, en votre présence ou non (non fourni - voir nos produits liés).

Aide à la configuration

Choisir la bonne puissance

La puissance du moteur est à choisir en fonction du poids du volet - poids calculé après relevé des mesures hauteur et largeur du tablier de lames visible.

Calcul de puissance pour moteur Avosdim en fonction des dimensions volet

Estimation poids du tablier

largeur* x hauteur* x (poids au m² **)

* mesure à reporter en mètres

** estimation du poids des lames : PVC (4kg / m²), alu (4,5kg /m²), bois (11kg / m²)

On considère qu'1Nm supporte 2Kg. Reportez-vous à la puissance la plus adaptée.


Notre conseil: Si adapter un moteur plus puissant que nécessaire n'est pas dommageable, l'inverse peut entraîner une panne irréversible non garantie - Veillez au respect des préconisations pour préserver la durée de vie de votre moteur.

Choisir les bonnes adaptations

Le jeu d'adaptations que vous aurez choisi sera composé d'une roue et d'une couronne. L'une permet au moteur d'entrainer l'axe pendant la rotation tandis que l'autre compte les tours effectués pour marquer l'arrêt au bon endroit (butées).

Le choix des adaptations est à faire en fonction de la marque du moteur, de son diamètre, et du modèle d'axe. S'il s'agit d'un remplacement de moteur à l'identique, il est inutile de vous les procurer. Autrement ils sont indispensables.

Nos adaptations proposées sont entre autres compatibles avec les axes octogonaux de diamètre 60mm, ainsi que ceux de la marque ZF 54 et 64mm, qu'on reconnait notamment par leur forme étoilée.

Adaptations pour moteurs Avosdim diamètre 45

Choisir les bons supports moteur

Les supports moteurs sont eux aussi indispensables. Fixés à l'une des parois latérales du caisson de volet (celle du côté moteur), ils servent à solidariser efficacement l'ensemble moteur / axe / caisson.

Notre sélection tient compte de la compatibilité avec la tête du moteur retenu. Il ne reste plus qu'à déterminer le type de caisson volet roulant dont vous disposez et sa dimension pour recevoir la pièce adéquate.

Les caractéristiques techniques des moteurs filaire secours AVOSDIM

Puissance Longueur du tube moteur* Vitesse de rotation
20Nm 725mm 15 tours / minute
50Nm 755mm 12 tours / minute

*C'est l'encombrement total du moteur dans l'axe (roue d'entrainement prévue dans cette mesure). Quel que soit le choix de la puissance, la tête moteur, à l'extérieur de l'axe, mesure 22mm.

  • Caractéristiques communes

Consommation : 230V / 50Hz

Capacité de la cage : 22 tours

Diamètre moteur : 45mm

Indice de protection : IP44

Certifications produits : CE, TUV (Allemagne), VDE (Allemagne), ROH

Pilotage depuis l'Appli AvosDim

Associés à la box connectée AvosDim 005313 (vendue séparemment) , ces moteurs de volet roulant passent en mode connecté! Grâce à cette petite box domotique, les volets et stores se pilotent depuis l'Appli mobile de n'importe où. L'utilisation de l'Appli est gratuite. Disponible sur Apple et Android.

Bien pratique, la box est compatible avec les enceintes connectées Alexa et Google Home! Bien pensée, elle est évolutive et ne cesse de se perfectionner.

Fonctionnement de la box domotique Avosdim
Logo AvosDim

La technologie AVOSDIM

La technologie radio AVOSDIM, c'est une motorisation évolutive et connectée, mise au point pour tout ceux qui souhaitent moderniser leurs volets roulants ou stores via un moteur pas cher mais de très bonne qualité, compatible avec un large choix de télécommandes design et perfectionnées. Manipulable depuis une Appli mobile facile à utiliser.

Contenu du colis

  • Moteur radio à manoeuvre secours (manivelle en option)
  • Câble VVF noir 3 conducteurs de 2m
  • Stylet de réglages pour les fins de courses
  • Notice

Notice et vidéo

Informations Supplémentaires

Informations Supplémentaires
Nom Moteur volet Avosdim - Manoeuvre secours
SKU MOT_RADIO_SEC_AVD
SKU Fabricant MOT_RADIO_SEC_AVD
Garantie en année(s) 5
Marque AVOSDIM

Questions clients

Besoin d’un conseil ? Pose, Utilisation, Entretien:
nos Clients vous répondent !

Ou peut t'on acheter la plaque pivot qui se fixe sur le moteur et qui est visible sur la photo? J'ai acheté ce moteur et les piéces nécessaire. Mais je ne trouve pas cette piéce qui est pourtant sur la photo
Question posée par Florian Brisavoine - 1 réponse(s)
bonjour,

oui , vous trouverez ci joint le lien du produit:

https://avosdim.com/support-moteur-volet-universel.html

Cordialement
Réponse de: Sophie Robillard (Admin) le 13 juil. 2023 à 12:41
