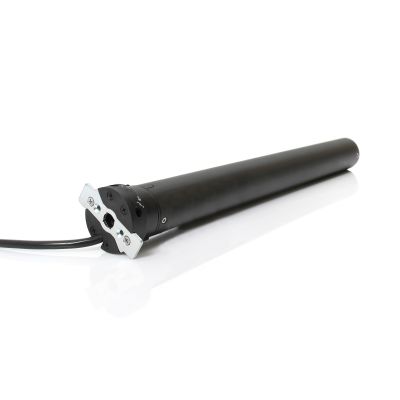

Moteur volet roulant Avosdim Ø45mm - filaire
MOT_FILAIRE_AVD_45
Payez en 2 ou 3x fois sans frais avec Alma
- Adaptable à des largeurs restreintes (moteurs à partir de 335mm sur les modèles courts)
- Longue durée de vie - Garantie Extra
- S'associe à n'importe quel inverseur pour automatisme et avec des horloges de programmation universelles (vendus séparément)
Garantie et retours
Garantie
- Selon les produits, 2 ou 5 ans sur les pièces — durée exacte affichée dans l'onglet « Informations supplémentaires »
- Hors main-d'œuvre et déplacement
- Toiles de moustiquaire et piles de télécommande non couvertes : ce sont des consommables
Retours
- Produits standard : 30 jours, non monté et dans son emballage
- Sur-mesure : ni repris ni échangé
- Frais de retour à votre charge, remboursement sous 10 jours
- Rétractation légale de 14 jours, que nous étendons à 30
Avec le Coffret Sérénité
- 60 jours au lieu de 30
- Retours gratuits, sur-mesure compris
- Erreur de dimensions ? On refait la pièce
- Garantie doublée : 5 à 10 ans
À cocher dans votre panier avant de valider.
Aide à la configuration
Choisir la bonne puissance
La puissance du moteur est à choisir en fonction du poids du volet - poids calculé après relevé des mesures hauteur et largeur du tablier de lames visible.
Estimation poids du tablier
largeur* x hauteur* x (poids au m² **)
* mesure à reporter en mètres
** estimation du poids des lames : PVC (4kg / m²), alu (4,5kg /m²), bois (11kg / m²)
Par exemple, l'ensemble des lames en ALU mesure 1.2 x 2.5m:
1.2 x 2.5 x 4.5 = 13.5 Kg. Il faut sélectionner le moteur associé à la puissance capable de soulever au minimum 13.5 Kg. Le 10Nm ici.
On considère qu'1Nm supporte 2Kg. Reportez-vous à la puissance la plus adaptée.
Notre conseil: Si adapter un moteur plus puissant que nécessaire n'est pas dommageable, l'inverse peut entraîner une panne irréversible non garantie - Veillez au respect des préconisations pour préserver la durée de vie de votre moteur.
Choisir les bonnes adaptations
Le jeu d'adaptations que vous aurez choisi sera composé d'une roue et d'une couronne. L'une permet au moteur d'entrainer l'axe pendant la rotation tandis que l'autre compte les tours effectués pour marquer l'arrêt au bon endroit (butées).
Le choix des adaptations est à faire en fonction de la marque du moteur, de son diamètre, et du modèle d'axe. S'il s'agit d'un remplacement de moteur à l'identique, il est inutile de vous les procurer. Autrement ils sont indispensables.
Nos adaptations proposées sont entre autres compatibles avec les axes octogonaux de diamètre 60mm, ainsi que ceux de la marque ZF 54 et 64mm, qu'on reconnait notamment par leur forme étoilée.
Choisir les bons supports moteur
Les supports moteurs sont eux aussi indispensables. Fixés à l'une des parois latérales du caisson de volet (celle du côté moteur), ils servent à solidariser efficacement l'ensemble moteur / axe / caisson.
Notre sélection tient compte de la compatibilité avec la tête du moteur retenu. Il ne reste plus qu'à déterminer le type de caisson volet roulant dont vous disposez et sa dimension pour recevoir la pièce adéquate.
Le support adapté aux moteurs court que nous vous proposons est le QUOTI_QZ04, il est universel, donc compatible avec tous les types de volet.
Compatibilité
Nos moteurs filaires AVOSDIM conviennent parfaitement à des volets roulants et stores que vous souhaitez manipuler depuis un interrupteur (non fourni). Quel qu'en soit la marque, le seul impératif est qu'il soit adapté à l'usage d'un moteur de volet roulant (boutons levée, descente, arrêt).
Envie d'autonomie? Remplacer cet interrupteur par une horloge de programmation TEL_AC400 afin que vos produits motorisés puissent fonctionner en votre présence ou non (non fourni - voir nos produits liés).
Les caractéristiques techniques des moteurs filaires AVOSDIM
| Puissance | Longueur du tube moteur* | Vitesse de rotation |
| 10Nm court | 335mm | 15 tours / minute |
| 10Nm | 455mm | 15 tours / minute |
| 20Nm | 455mm | 13 tours / minute |
| 30Nm | 525mm | 15 tours / minute |
| 50Nm | 525mm | 12 tours / minute |
*C'est l'encombrement total du moteur dans l'axe (roue d'entrainement prévue dans cette mesure). Quel que soit le choix de la puissance, la tête moteur, à l'extérieur de l'axe, mesure 19mm.
- Caractéristiques communes
Consommation : 230V / 50Hz
Capacité de la cage : 22 tours
Diamètre moteur : 45mm
Réglage fin de course : Mécanique / Manuel
Indice de protection : IP44
Certifications produits : CE, TUV (Allemagne), VDE (Allemagne), ROH
La technologie filaire AvosDim
La technologie filaire AVOSDIM, c'est une motorisation mise au point pour tout ceux qui souhaitent simplement moderniser leurs volets roulants ou stores via un moteur standard de qualité, le tout à prix mini. Le moteur filaire AVOSDIM se manipule via n'importe quelle marque inverseur pour automatisme.
Contenu du colis
- Moteur à la puissance demandée
- Câble VVF noir 4 conducteurs de 2m
| Nom | Moteur volet roulant Avosdim Ø45mm - filaire |
|---|---|
| SKU | MOT_FILAIRE_AVD_45 |
| SKU Fabricant | MOT_FILAIRE_AVD_45 |
| Garantie en année(s) | 5 |
| Marque | AVOSDIM |
Avis pour Moteur volet roulant Avosdim Ø45mm - filaire
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Avis vérifié
Questions / Réponses sur Moteur volet roulant Avosdim Ø45mm - filaire
-
DELALANDRE demande : "Bonjour, en remplacement d'un moteur DELTA DORE HS, ce moteur semble pouvoir être assemblé dans un axe type ZF54 donc jusque là, ca ne me parait pas compliqué.
Ma question est plutôt de savoir si l'ensemble (moteur assemblé dans l'axe galvanisé) se fixe facilement sur la platine actuelle de mon coffre tunnel de ma maison ou s'il faut une pièce intermédiaire?
Merci d'avance"9 personnes ont déjà voté pour cette question.
5 personnes ont répondu
- Réponses :
- : "Bonjour , en prenant le kit fixation pour volet roulant traditionnel vous y arriverez très facilement . "
- : "Votre moteur actuel dispose d'un support carré de 10 dans ce cas pas de problème, le moteur solution dispose tous d'un carré de 10 , dans le doute commander également support volet Traditionnel"
- : "Rien de plus simple sur un coffre tunnel prendre la fixation du moteur et surtout bien la centrée dans le coffre "
- : "A part percer à un endroit précis pour l adapter.
Faire attention aux vis de réglage moteur à être bien accessible une fois l axe en place" - : "Dans mon cas l'ancien moteur avait un carré de 10 et le nouveau aussi et mon coffre était équipé d'un support pour carré de 10. Donc aucun problème."
-
-
Scardillo . demande : "Bonsoir
Ce moteur convient il pour un tube octogonal de 40?"1 personnes ont déjà voté pour cette question.
-
Bauche demande : "Bonjour est ce que c’est un moteur avec fin de course automatique ?"
-
Gouessant demande : "Le tube est octogonal et mesure 72mm je ne voi pas la correspondance chez vous de l adaptateur "
-
Le s. demande : "Bonjour ce modèle est-il équipé d'une manoeuvre de secours pour y insérer une manivelle et faire descendre le volet manuellement ? Le moteur est resté en position haute et je ne peux plus faire descendre le volet."
-
lecourtois demande : "bonjour moteur tm 45 15/17 trou axe de tete 11.5 mn tube zf 54 pouvez vous me configurer mes besoin merci"
1 personne a répondu
- Réponses :
- : "Bonjour,
Merci pour votre message.
Pour compléter votre installation, il est nécessaire de sélectionner vous-même le moteur directement depuis la page du produit, puis d’ajouter les adaptations adaptées au tube ZF54. Cela garantit une parfaite compatibilité entre le moteur, l’axe d’enroulement et votre volet.
Si vous avez un doute sur la référence du moteur ou sur le type d’adaptation à choisir, n’hésitez pas à nous transmettre les informations de votre installation (diamètre exact du tube, photos, etc.) via le formulaire de contact. Nous pourrons ainsi vous orienter vers la configuration la plus sûre.
Belle journée !"
-
-
Abler demande : "Bonjour,
Es compatible pour un volet électrique velix commander par une télécommande ?
Merci d'avance,
Cordialement "1 personne a répondu
- Réponses :
- : "Bonjour
Afin de pouvoir vous confirmer la compatibilité, nous avons besoin de connaître la forme et le diamètre de l'axe d'enroulement de votre volet VELUX
Merci d'adresser votre demande à notre SAV par le biais du formulaire de contact suivant:
https://help.avosdim.com/hc/fr/requests/new
Cordialement"
-
-
CHIROSSEL demande : "L'axe carré qui maintient le moteur à son support est il fourni avec le moteur . Merci"
-
Steve demande : "Bonjour,
Combien de temps sont garantis ces moteur?
Il est écrit "garantie extra" dans la description, ça c'est pour le côté utilisation marketing. Mais officiellement, en cas de problème moteur ou autre, combien de temps est la garanti et pour quels types de problèmes? QU'est-ce qui est pris en compte dans la garantie et qu'est-ce qui ne l'est pas? Je ne trouve rien à ce sujet sur le site.
Merci"1 personne a répondu
- Réponses :
- : "Bonjour,
Nos moteurs de volet roulant sont garantis 5 ans, en cas de dysfonctionnement ou panne totale du moteur nous le reprenons dans nos locaux, et après vérification par notre technicien si le moteur s'avère bien défectueux ou en panne nous le remplaçons par un moteur neuf.
Cordialement"
-
-
wirth demande : "Bonjour, peux t'on utilise ce moteur avec un kit solaire comprenant les références 005413/005417?"
-
Maurice demande : "Bonjour, est ce que ça remplace un lt50 somfy? Bien cordialement
"
