Fissaggi per motore per tapparella

Adattatori e supporti per motore tapparella

Un motore tubolare per tapparella si infila nel tubo di avvolgimento: per funzionare ha bisogno di un set di adattatori motore (una ruota e una corona) e di un supporto motore che fissa la sua testa al fianco del cassonetto. Qui trovi questi pezzi per i motori AvosDim e Somfy ®.

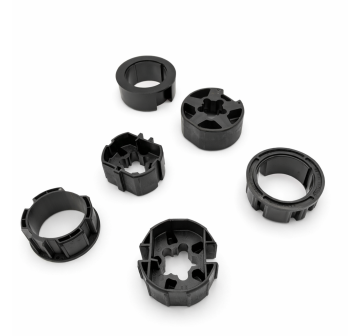

Ruota e corona: a cosa servono gli adattatori

• La ruota si trova tra la testa del motore e il tubo: rende solidali tubo e motore durante il funzionamento. Si infila per prima sul corpo del motore.
• La corona (o anello) si trova all'altra estremità del motore, nascosta nel tubo. Mantiene il motore allineato e conta i giri per i finecorsa.

Se la tapparella non si ferma più correttamente in posizione alta o bassa, controlla che la ruota e la corona siano ben posizionate e in buono stato.

Scegliere il set di adattatori giusto

Contano tre criteri: la marca del motore, il suo diametro, la forma e il diametro del tubo. Per esempio: motori AvosDim ø45 mm, AvosDim ø35 mm su tubo ottagonale 40, AvosDim ø55 mm su tubo ZF80, Somfy ® ø40 mm, Somfy ® ø50 mm o Somfy ® ø60 mm. Per identificare il tuo tubo, estrai il rullo, confrontane la forma e misurane il diametro. Se il tuo tubo non è disponibile, passa a un tubo ottagonale ø40 o ø60 mm.

Importante: una ruota e una corona corrispondono a un motore e a un tubo precisi. Con un altro modello l'installazione è impossibile.

Fissare la testa del motore nel cassonetto

Il supporto dipende dal motore e dal tipo di tapparella:

• Motori AvosDim: supporto per tapparella da ristrutturazione (ø45 mm, diverse sezioni di cassonetto), supporto per tapparella tradizionale o supporto universale ø35 mm.
• Motori Somfy ®: il supporto universale 9910000 per motori ø50 e ø60 mm si adatta alle tapparelle da ristrutturazione, a scomparsa, tradizionali e monoblocco; per i motori LS40, vedi la piastrina LS40.
• Motori con manovra di emergenza: il supporto multi-interasse 100 x 100 mm si avvita sui fianchi da 250, 300 e 360 mm.
• Monoblocco: il kit universale KUBB sostituisce i fianchi dei cassonetti da 140 a 195 mm interni, per motori a testa a stella.

Per i soli motori, vedi il nostro reparto motori per tapparelle. Gli altri pezzi si trovano tra i nostri pezzi di ricambio per tapparelle.

Domande frequenti

Non trovi il codice del tuo motore o del tuo tubo? Il nostro team ti aiuta a trovare l'adattatore giusto.
