Sortie caisson 90° Volet pour manivelle Ø 12mm

Usage

Remplacer la sortie de caisson permet, quand le cardan casse, de remettre à neuf tous les éléments mécaniques liés, l'usure de ces pièces étant commune. Nous proposons des cardans simples et un modèle de cardan double. Privilégiez le double cardan dès que votre configuration le permet, il permet une meilleure fluidité dans la manipulation de la manivelle.

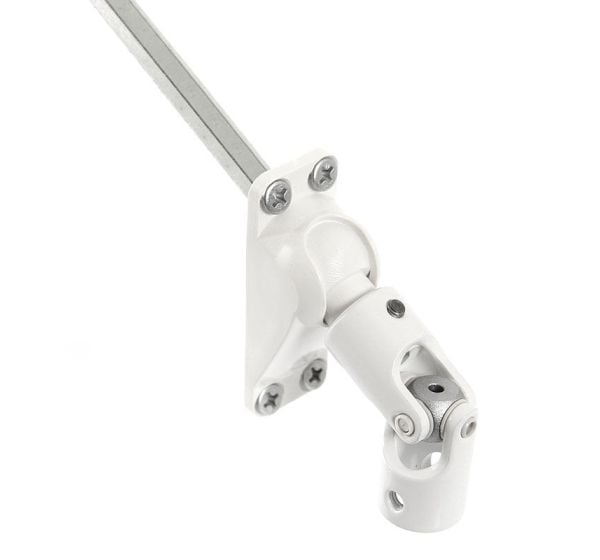

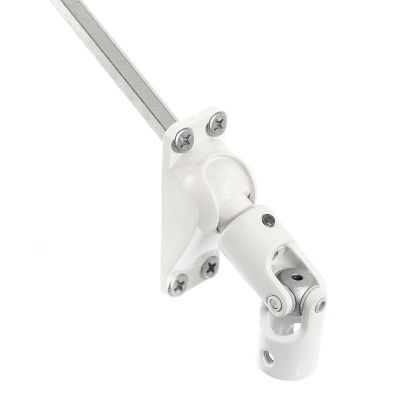

Composition de la sortie de caisson

La sortie de caisson comprend:

• Le cardan dans lequel vient s'insérer la tringle de manivelle ronde Ø 12mm (manivelle non fournie).
• La platine du cardan et son manchon d'étanchéité. Elle se visse sur ou sous le coffre. De forme rectangulaire 22 x 62mm (entraxes 12 et 52mm).
• La tige d'entrainement est longue de 300 ou 355mm selon les modèles. Plusieurs formes sont également disponibles. Elle rejoint le treuil dans le coffre. Pour relier le treuil à la platine en fonction de la configuration du volet, elle s'articule jusqu'à 90°.
• Toute la visserie nécessaire.

Matériaux

• Platine: Polyamide teintée masse
• Tige: acier zingué passive
• Cardan: acier revêtu polyester

Remplacement de la sortie caisson existante

Après avoir ouvert le coffre, il suffit de retirer délicatement la tige d'entrainement en veillant ce que le treuil reste immobile afin de conserver son orifice visible (simplifiera l'insertion de la nouvelle tige). Après avoir mis à dimension identique cette nouvelle tige à l'aide d'une scie à métaux, puis légèrement limé les angles de son extrémité (toujours pour faciliter l'insertion), celle ci peut désormais être remise en place dans le treuil. Le reste des éléments est ensuite repositionné sur le coffre, ainsi que la manivelle.

Contenu du colis

• Votre sortie de caisson
• La visserie nécessaire pour le montage(4 vis Ø3,9mm longueur 19mm + 1 vis avec rondelle M5 pour liaison sur la tringle)
