Melden Sie sich mit Google an Sie haben gerade den Y-Stecker für das versetzte Panel und die Notstromversorgung mit Batterie - Teil 8 Ihres Solar-Rollladens - erhalten? Hier ist ein Tutorial, wie Sie ihn ganz einfach anbauen können.
Gut zu wissen:
Mit diesem Kabel können Sie Ihren AvosDim Solar-Rolladen ganz einfach aufladen, ohne
den Rollokasten öffnen zu müssen. Das gibt es nur bei AvosDim!
Benötigtes Werkzeug:
- Akkuschrauber
- 1 Kreuzschlitzschraubendreher
Schritt 1: Öffnen Sie den Kasten
Markieren Sie die Stelle des zu bohrenden Lochs auf dem Rollladenkasten, an der sich das Solarpanel befindet. Setzen Sie den Bohrer mit einem Durchmesser von 12 mm in der Mitte der Markierung an. Bohren Sie mit minimaler Geschwindigkeit in den Kasten, um das Loch zu markieren. Erhöhen Sie die Geschwindigkeit des Bohrers und bohren Sie bis zur Markierung auf dem Bohrer.
Schritt 2: Installieren Sie das Y-Kabel
Richten Sie die 2 miteinander verbundenen Stammkabel, die auf der Seite des Solarmoduls platziert sind, auf sich zu:
- 1 Kabel von der Solarbatterie,
- 1 Kabel vom Photovoltaikpanel.

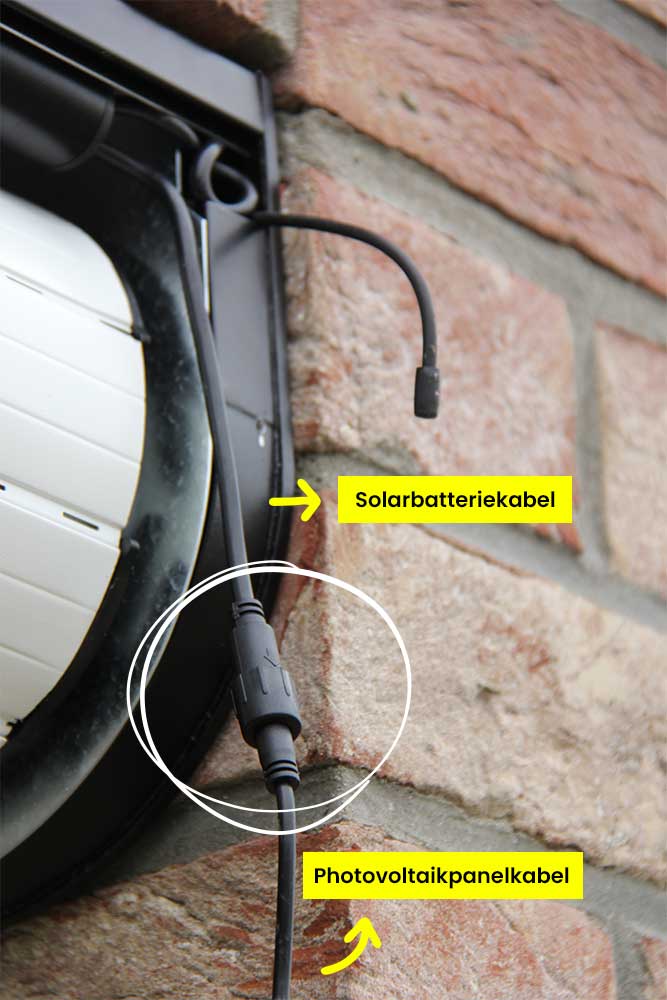

Lösen Sie die 2 Kabel vorsichtig – siehe den eingekreisten Bereich auf dem Foto links.

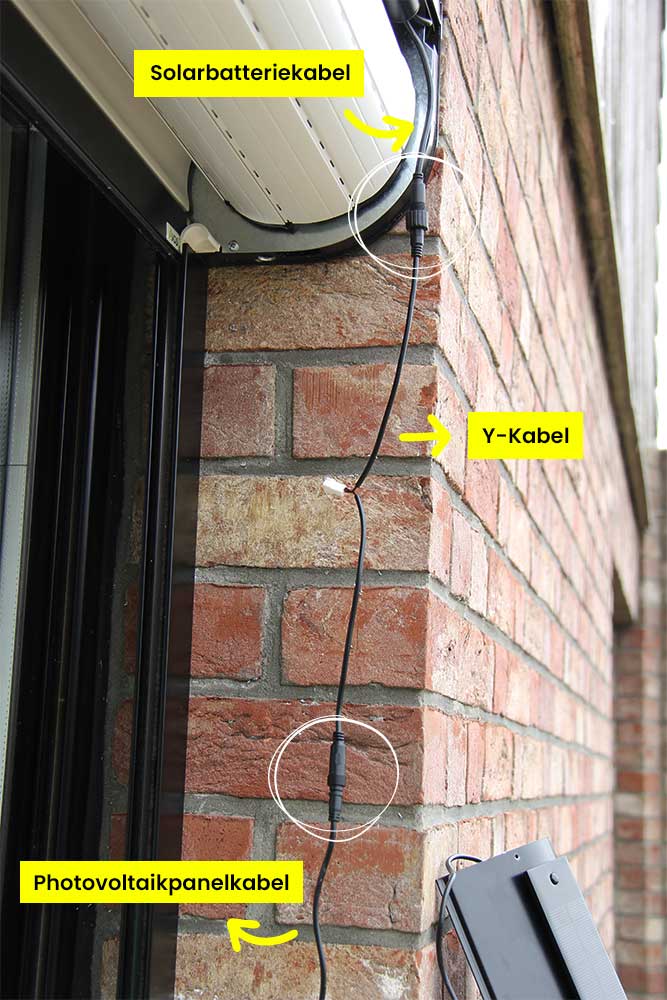

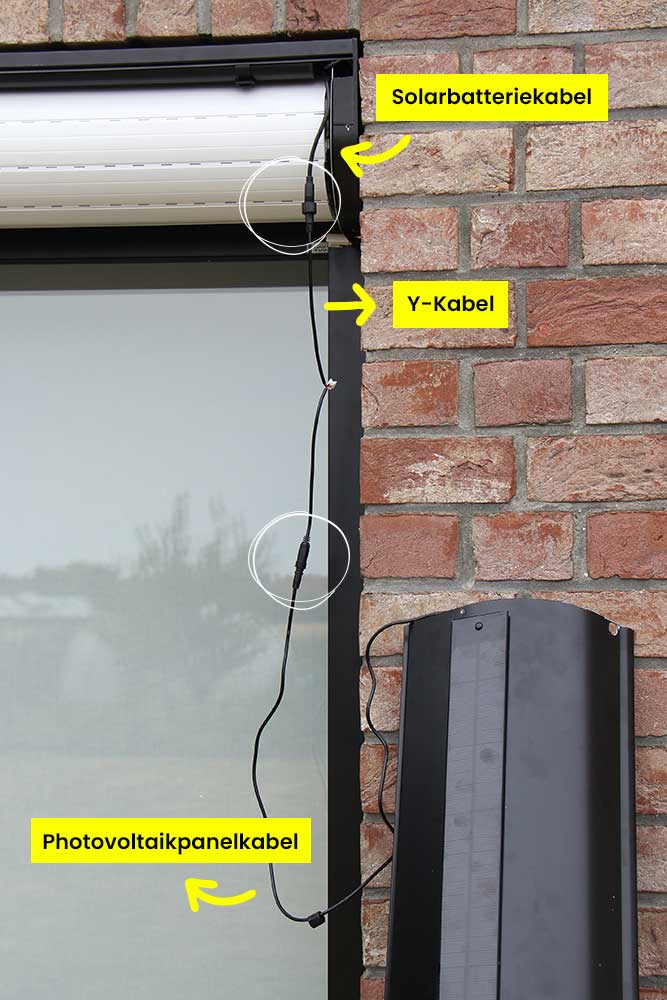

Nehmen Sie das erhaltene Y-Kabel Nr. 8. Entfernen Sie die wasserdichte Endkappe vom Y und legen Sie sie vorerst beiseite. Schrauben Sie die 2 schwarzen Enden an die Kabel der Solarbatterie und des Solarpanels - wie auf dem Foto links. Hier ist das Ergebnis in 2 verschiedenen Ansichten:
Jetzt müssen alle Kabel, die mit dem Y-Träger verbunden sind, zwischen die Seitenwand und die metallische Gegenplatte geschoben werden, um die ordnungsgemäße Funktion der Abdeckung nicht zu behindern. Um den Durchgang zu erleichtern, entfernen Sie eine Schraube von der Gegenplatte, um sie leicht zu lösen und wieder festzuziehen.
Schritt 3: Setzen Sie den Solar-Rollladenkasten wieder zusammen und fügen Sie das wasserdichte Endstück hinzu
Bringen Sie die Kastenabdeckung wieder an und stellen Sie sicher, dass der weiße Stecker des Y-Kabels durch das vorgebohrte Loch geführt wird. Wenn Sie fertig sind, nehmen Sie die zuvor beiseite gelegten wasserdichten Endstücke und verbinden Sie ihre weißen Anschlüsse mit dem, der aus dem Kasten kommt. Schieben Sie das wasserdichte Endstück in das vorgebohrte Loch, bis es einrastet.
Das war's! Jetzt können Sie Ihre AvosDim Solar-Rollläden manuell aufladen - im Notfall auch, ohne sie zu auseinanderzubauen.
