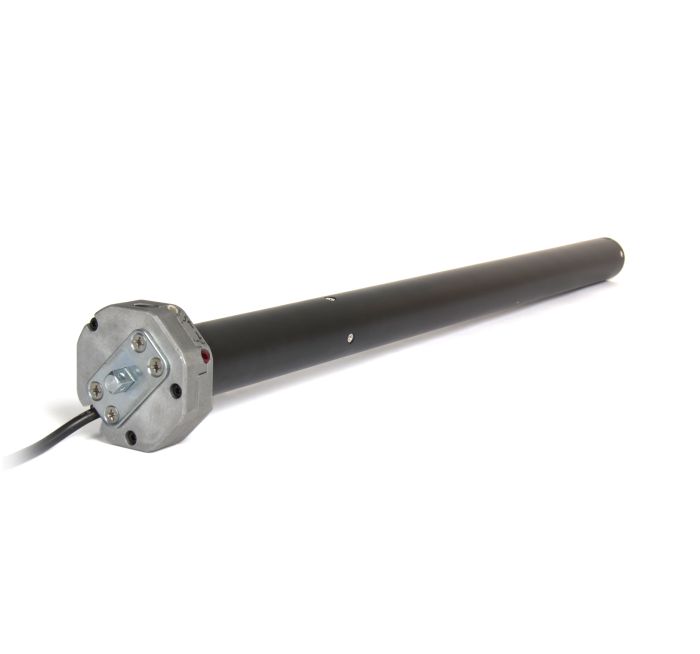

Name: Kabelmotor mit Notöffnung Ø45 mm - 20 Nm
Brand: AVOSDIM
SKU: 005007
Price: 74.90 EUR
Availability: InStock

Produktbeschreibung

Anleitung & Video

Zusätzliche Informationen

Fragen / Antworten

Gebrauch

Dieser Motor ist für diejenigen gedacht, die Ihre Rollläden im Falle eines Stromausfalls manuell bedienen möchten.

Fügen Sie einfach eine Nothandkurbel hinzu (als Option). Der Motor verfügt über den nötigen Ausgang am Motorkopf.

Kompatibilität

Der Motor ist kompatibel mit allen 60 mm Achtkantwellen. Die Rollladenwellen sind dazu da, um Ihre Rollläden oder Markisen zu motorisieren.

Die AvosDim Motoren werden unabhängig von der Marke mit einem Wandschalter gesteuert (wird nicht mitgeliefert). Optional können Sie Ihre Schalter auch durch die Zeitschaltuhr 005470 ersetzen, damit Ihre Rollläden unabhängig voneinander funktionieren - egal ob Sie anwesend sind oder nicht.

Hilfe bei der Konfiguration

Das richtige Drehmoment wählen

Das Drehmoment des Motors ist nach dem Gewicht des Rollladens zu wählen - das Gewicht wird anhand der Höhen- und Breitenmaße des Rollladenpanzers kalkuliert.

Schätzung des Gewichts des Rollladenpanzers

Breite* x Höhe* x (Gewicht pro m&sup2 **)

* in Metern

** Schätzung des Gewichts der Lamellen: PVC (4 kg / m²), Alu (4,5 kg / m²), Holz (11 kg / m²)

1 Nm kann ungefähr 2 kg bewegen. Wählen Sie das passende Drehmoment für Ihre Rollläden.

Unser Ratschlag: Das Nutzen eines Motors mit größerem Drehmoment als nötig stellt kein Problem dar. Das Nutzen eines Motors mit zu geringem Drehmoment kann jedoch eine irreversible Panne auslösen, die nicht unter Garantie steht. Befolgen Sie deshalb unbedingt unsere Empfehlungen um die Lebensdauer Ihres Motors nicht zu verringern.

Die richtigen Adapter wählen

Der von Ihnen gewählte Adaptersatz besteht aus einem Adapter und einem Mitnehmer. Einer ermöglicht es die Rollladenwelle während der Drehung anzutreiben während der andere die Umdrehungen zählt um den Anschlag an der richtigen Stelle zu markieren.

Wählen Sie die passenden Adapter je nach Marke des Motors, seinem Durchmesser und dem Wellenmodell. Wenn der zu ersetzende Motor identisch ist, müssen die Adapter nicht erworben werden. In allen anderen Fällen sind sie unerlässlich.

Unsere Adapter sind unter anderem mit 60 mm Achtkantwellen, sowie 54 mm und 64 mm ZF-Wellen (sternförmig) kompatibel.

Die richtigen Motorlager wählen

Die Motorlager sind unerlässlich und an den inneren Seitenwänden des Rollladenkastens (Blendkappen) zu befestigen. Sie dienen dazu den Motor mitsamt der Rollladenwelle im Kasten zu befestigen.

Unsere Auswahl an Motorlagern berücksichtigt die Kompatibilität mit dem Motorkopf Ihres Rohrmotors. Bestimmen Sie einfach den Typ Ihres Rollladenkastens und dessen Größe, um das richtige Lager zu wählen.

Technische Eigenschaften

Drehmoment	Länge des Motors^*	Drehgeschwindigkeit
20 Nm	585 mm	15 UpM
50 Nm	585 mm	12 UpM

^*Hierbei handelt es sich um die Gesamtlänge des Motors in der Rollladenwelle (inkl. Wellenadapter). Unabhängig des Drehmoments, misst der Motorkopf 22 mm außerhalb der Welle.

Allgemeine Eigenschaften

Verbrauch: 230 V / 50 Hz

Kapazität: 22 Drehungen

Durchmesser des Motors: 45 mm

Schutzzeichen: IP44

Produktzertifizierungen: CE, TÜV (Deutschland), VDE (Deutschland), ROH

Die Kabelmotoren von AvosDim

Die Kabelmotoren von AvosDim wurden für diejenigen entwickelt, die Ihre Rollläden oder Jalousien über einen Motor in Standardqualität zu einem günstigen Preis modernisieren möchten. Unsere Kabelmotoren können mit Schaltern aller Marken bedient werden.

Lieferumfang

Der Kabelmotor mit Notöffnung (Nothandkurbel als Option)
Schwarzes VVF Kabel mit 4 Leitern von 2 m
Einstellstift für die Endabschaltung

¹: Sie können bei unserem umweltverantwortlichen Ansatz mitmachen, indem Sie die online verfügbaren Anleitungen verwenden. Diese finden Sie unter „Anleitung & Video“ unterhalb der Produktbeschreibung. Zusätzlich können Sie die Anleitungen in Ihrem Kundenkonto einsehen. Mehr zur Nachhaltigkeit finden Sie HIER.

Montageanleitungen und Installationsvideos für Kabelmotor mit Notöffnung Ø45 mm - Nm Auswahl

PDF Anleitung

Anleitung herunterladen

Zusätzliche Informationen
Name	Kabelmotor mit Notöffnung Ø45 mm - Nm Auswahl
SKU	MOT_FILAIRE_SEC_AVD
Hersteller-SKU	MOT_FILAIRE_SEC_AVD
Garantie in Jahren	5
Marke	AVOSDIM
