Kit axe motorisé pour volet filaire court Avosdim ø60mm

Motorisation du volet roulant manuel

Pilotez votre volet roulant manuel via un inverseur. Inutile de tout changer avec le pack modernisation filaire AVOSDIM. Tout ce dont vous avez besoin y est ! Après assemblage de l'axe, ouvrez simplement le coffre pour remplacer l'ancien tube par le nouveau puis refermez. C'est aussi simple que ça!

Pour savoir si votre volet roulant est compatible avec le kit motorisé filaire 10Nm, assurez vous que :

• L'axe précédent mesure 60mm de diamètre et mesure entre 410 et 1500mm de long
• La puissance retenue est adéquate (voir formule de calcul ci-dessous)

*Estimation poids des lames: PVC 4kg/m², alu 4,5kg/m², bois 11kg/m².

Si votre volet roulant pèse jusqu'à 20Kg, le 10Nm convient.

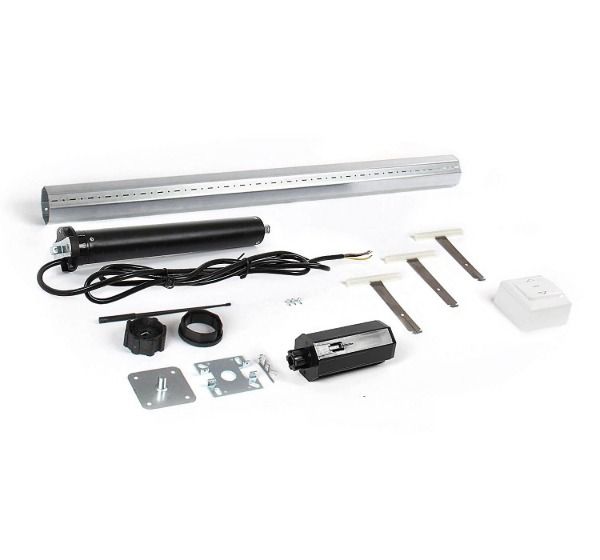

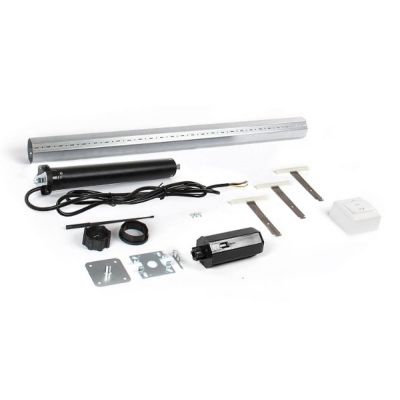

Contenu du pack axe motorisé filaire court ø60mm 10Nm

• 1 - Axe octogonal ø60mm - Longueur 1500mm Recoupable (x1)
• 2 - Embout de tube ø60mm (x1)
• 3 - Plaque pivot avec teton ø12mm 75 x 75mm (x1)
• 4 - Support moteur
• 5 - Attaches tabliers en T (x3)
• 6 - Moteur filaire ø45mm 005163 -
  Lg 360mm - 10Nm (x1)
• 7 - Roue et couronne d'adaptation pour axe octogonal 60mm
• 8 - Stylet de réglage de fins de course (x1)
• 9 - Vis autoforeuses (x3)
• 10 - Inverseur AVOSDIM pour une pose en applique ou encastrée (x1)

• Diamètre: 45mm
• Poids soulevé : 20Kg (10Nm)
• Vitesse de rotation: 15 trs /min
• Puissance: 230V
• Alimentation: 50Hz
• Capacité de la cage: 22 tours
• Indice de protection: IP44
