Comment fixer le câble Y au Volet Solaire ?

Vous venez de recevoir le câble faisceau Y pour panneau déporté & alimentation secours batterie – pièce n°8 de votre Volet Roulant Solaire ? (envoi différé exceptionnellement dans le cadre du lancement du nouveau volet roulant solaire motorisé AvosDim en 2022) Voici un tutoriel pour le placer très simplement.

Bon à savoir :
Ce câble vous permet de recharger très simplement votre Volet Roulant Solaire AvosDim, sans avoir à ouvrir le coffre. Ce système est une exclusivité AvosDim !

Matériel nécessaire :

  • 1 visseuse électrique
  • 1 tournevis cruciforme

Étape 1 : Démonter le coffre

Baissez complètement le tablier de lames de votre Volet Roulant Solaire AvosDim.
Dévissez la paroi du coffre accessible, à l’aide d’un tournevis cruciforme. Vous accédez ainsi au mécanisme de votre Volet Roulant Solaire. Vous apercevez tout de suite le tablier de lames autour du tube d’enroulement dans lequel est inséré le moteur.

volet-roulant-solaire-avosdim

Étape 2 : Installer le câble Y

schema-volet-roulant-solaire

Orientez vers vous les 2 câbles du coffre connectés ensembles qui sont placés côté panneau solaire :

- 1 câble issu de la Batterie Solaire,
- 1 câble issu du Panneau Photovoltaïque.

Désolidarisez les 2 câbles délicatement – voir la zone entourée sur la photo de gauche.

Prenez le câble Y n° 8 reçu. Retirez l'embout étanche du Y et mettez le de côté pour le moment.
Vissez les 2 extrémités noires aux câbles de la batterie solaire et du panneau solairecomme sur photo de gauche. Voici le résultat sur 2 vues différentes:

schema-cable-y-en-situation-zoom
schema-cable-y-en-situation

Désormais il faut faire glisser l'ensemble des câbles liés au faisceau Y entre la joue et la contre-plaque métallique pour ne pas entraver le bon fonctionnement du volet. Pour faciliter le passage, enlevez une vis de la contre-plaque afin de la déboiter légèrement et revissez-la.

zoom-contre-plaque
passage-cable-contre-plaque
zoom-cable-y

Étape 3 : Remonter le coffre du Volet Roulant Solaire et ajouter l'embout étanche

Replacez la paroi de coffre en veillant à ce que la connectique blanche du câble Y passe dans l'orifice prépercé. Une fois fait, reprenez l'embout étanche mis de côté préalablement et associez sa connectique blanche à celle qui sort du coffre. Enfoncez l'embout étanche dans l'orifice prépercé jusqu'à ce qu'il soit bloqué.


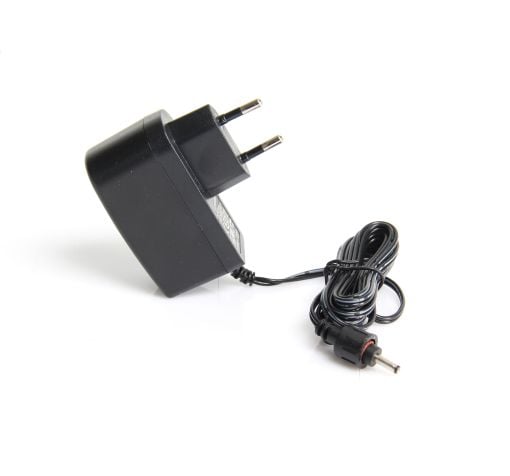

C’est terminé ! Vous pouvez désormais recharger votre Volet Roulant Solaire AvosDim manuellement - en cas d’urgence, sans avoir besoin de le démonter.

zoom-chargement
chargement-batterie
volet-roulant-solaire-avosdim

Un grand merci pour votre commande et votre confiance. Nous espérons vivement que votre Volet Roulant Solaire vous donnera pleine satisfaction.
Nous tenons sincèrement à nous excuser de ce désagrément. Sachez que nous travaillons dur pour régler ses problèmes d’approvisionnement, nés avec la pandémie de COVID-19 et qui ont encore un réel impact sur l’économie mondiale.

Nous vous remercions pour votre compréhension,
Adrien Lombart et son équipe — Engagés pour revenir à une industrie française & durable
