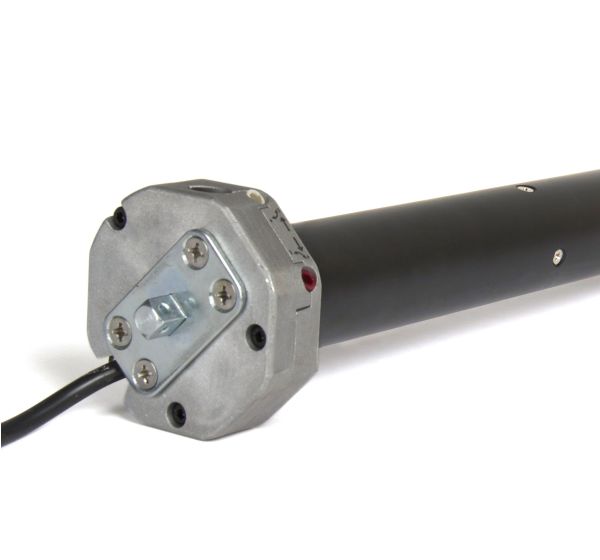

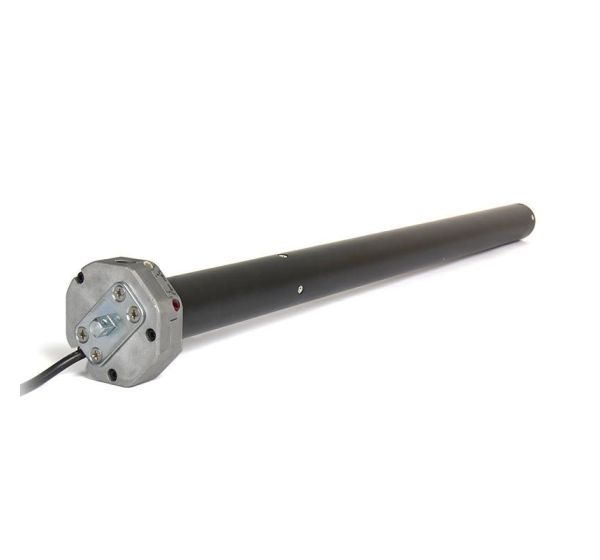

Motor persiana radio Avosdim Plus Ø45mm 20Nm - Maniobra manual emergencia integrada

Utilización

Este motor se destina a las personas que desean poder actuar manualmente el persiana enrollable o la persiana motorizada en caso de apagón o avería.

El motor CSI Radio Solutio Plus permite de intégérer una manivela de ayuda (propuesta en opción).

Compatibilidad

Los motores son adaptables sobre todos los ejes octogonales de diámetro 60mm (solamente este diámetro). Motorizarán todos sus persianas enrollables y sus persianas como persianas volquetes por ejemplo.

Los motores radios Solutio más se controlan con ayuda de un mando a distancia bidireccionales Solutio Plus (no proporcionada). Hasta puede prever sustituir a este interruptor por un mando a distancia reloj de programación Solución Plus para que sus productos motorizados puedan funcionar de manera autónoma, en su presencia o no (no proporcionado - ver nuestros productos vinculados).

Ayuda a la configuración

• Elegir la buena potencia

La potencia del motor debe elegirse en función del peso del persiana enrollable - peso calculado después de relación de las medidas altura y anchura del delantal de cuchillas visible.

* medida que debe prorrogarse en metros

** estimación del peso de las cuchillas : PVC (4kg / m²), aluminio (4,5kg /m²), madera (11kg / m²)

Se considera que 1Nm soporta 2Kg. Prorroga a la potencia más adaptada.

Nuestro consejo: Si adaptar un motor más potente que necesario no es perjudicial, el revés puede implicar una avería irreversible no garantizada - velan por el respeto de las recomendaciones para preservar la duración de vida de su motor.

• Elegir las buenas adaptaciones

El juego de adaptaciones que habrá elegido se compondrá de una rueda y de una corona. Una permite al motor implicar el eje durante la rotación mientras que la otra cuenta las vueltas efectuadas para señalar el paro al buen lugar (impulsos).

La elección de las adaptaciones debe hacerse en función de la marca del motor, su diámetro, y el modelo de eje. Si se trata de una sustitución de motor al idéntico, es inútil obtenérlelos. Diferentemente son indispensables.

Las adaptaciones 005173 que le proponemos en opción son compatibles con ejes octogonales de diámetro 60mm. Se les refuerza.

• Elegir los buenos apoyos motriz

Los apoyos motrices son tan indispensables. Fijados en el una de las paredes laterales del cajón de persiana enrollable (la del lado motor), sirven para solidarizar eficazmente el conjunto motor/eje/cajón.

Nuestra selección tiene en cuenta la compatibilidad con la cabeza del motor elegido.

Las características técnicas de los motores filarias

• Longitud del tubo motor

Es el estorbo total del motor en el eje (rueda de impulsión prevista en esta medida). Cualquiera que sea la elección de la potencia, la cabeza motor, fuera del eje, medida 22mm.

20Nm: 725mm

50Nm: 755mm

• Velocidad

20Nm: 15 vueltas / minutos

50Nm: 12 vueltas / minutos

• Características comunes

Consumo: 230V / 50Hz

Capacidad de la jaula : 22 tours

Diámetro motor : 45mm

Índice de protección: IP44

Certificaciones productos : CE, TUV (Alemania), VDE (Alemania), ROHS

La tecnología filaria Solutio

La tecnología filaria Solutio, es una motorización enfoque para todos los que desean simplemente modernizar sus persianas enrollables o persianas mediante un motor normal de calidad, el muy a precio mini. El motor filario Solutio se dirige mediante cualquier marca inversor para automatismo.

Contenido del paquete

• Motor radio a maniobra de ayuda (manivela en opción)
• Cable VVF blanco 3 conductores de 2,5 metros

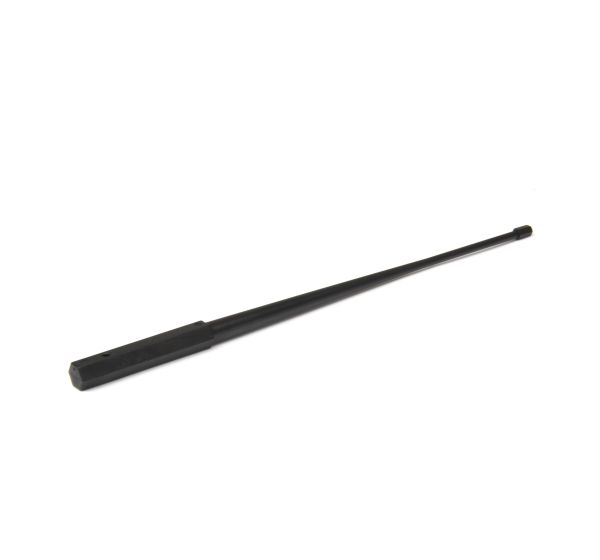

• Estilete de ajustes para los finales de cursos
• Prospecto
