Feste Wellenverbinder für Rollläden / einbruchhemmende Rollladenaufhängung Anti soulevement

Sicherheit vor Einbrüchen

Wenn Ihr Rollladen mit Hochschiebesicherungen ausgestattet ist, verhindern diese ein gewaltsames Hochschieben des Rollladenpanzers von Außen. Die festen Verbinder, die die Antriebswelle mit der ersten Lamelle des Rollladenpanzers verbinden, werden dank des Gelenks, über das sie verfügen, blockiert, sobald ein manueller Druck von unten ausgeübt wird. Der Rollladen bleibt fest geschlossen und kann nicht nach oben geschoben werden.

Mit Hochschiebesicherungen kompatible Bedienungen

Sie können diese Verbinder einbauen, wenn Ihr Rollladen per Handkurbel (manuell) bedient wird, also nicht motorisiert ist und dessen Endpunkte nicht mechanisch eingestellt werden können oder mit automatischer Motorisierung mit Drehmomentbegrenzung ausgestattet sind. Die festen Verbinder sind NICHT mit Rollläden mit Schloss, die manuell hochgeschoben werden, kompatibel.

Benötigte Menge

An jedem Ende der Welle sollte ein Verbinder angebracht werden sowie circa alle 800 mm eine Zwischenverstärkung.

Das Modell 1-Gelenk ZF H893D

Der Vorteil des 1-Gelenk-Verriegelung

Kompakt und praktisch, ist die 1-Gelenk-Verriegelung perfekt für enge Räume. Sie bietet zusätzliche Sicherheit ohne die Komplexität einer ausgefeilteren Verriegelung und stellt somit einen hervorragenden Kompromiss in Situationen dar, in denen Einfachheit gefragt ist.

Kompatibilität mit der Wickelwelle des Rollladens

Entworfen, um auf achteckigen Rohren montiert zu werden, passt dieses Modell besonders gut zu Rohren mit einem Durchmesser von 50 und 60 mm und ist auch mit dem 40 mm Octo-Rohr kompatibel. Ihr achteckiges Rohr ist geeignet, wenn es rechteckige Stanzungen von 5 x 8 mm aufweist, die einen Achsabstand von 75 mm haben.

Kompatibilität mit den Lamellen des Rollladens

Diese Verriegelung ist speziell für die Aufnahme von Lamellen mit einer Dicke von 8 bis 9 mm und einer Aufnahmelänge an der oberen Lamelle von 130 mm konzipiert. Beachten Sie, dass das Gewicht des Behangs 7 kg pro Befestigung nicht überschreiten sollte.

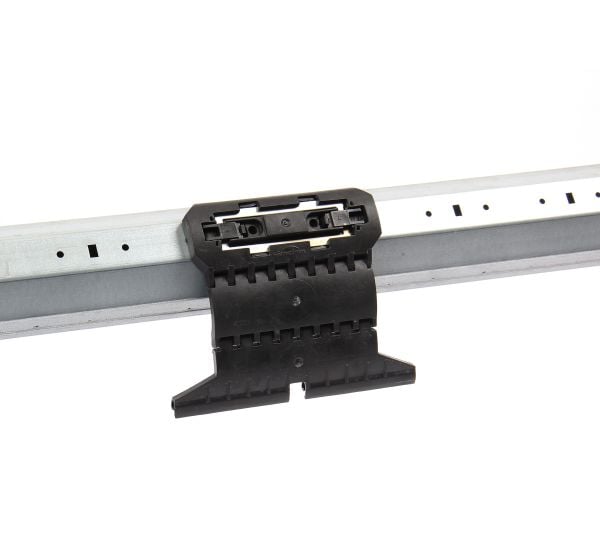

Gaviota 1-gliedriges-Modell 70070161

Der Nutzen eines eingliedrigen Modells

Der Platzbedarf ist geringer und daher perfekt für Vorbaurollläden oder PVC-Blocköffnungen mit Kästen, die einen Durchmesser von 125 und 165 mm haben. Dadurch kann es nicht zu einer Knappheit von Lamellen kommen.

Kompatibilität mit der Rollladenwelle

Dieses Verbindermodell ist mit allen gängigen Rollladenwellen kompatibel. Es eignet sich ganz besonders für achteckige Wellen, an die es sich dank eines Systems von Metalllaschen, die in die Aussparungen der Welle geschoben werden, sehr leicht ohne Verschraubung anpassen lässt.

Dieses Modell lässt sich auch mit anderen Wellenmodellen kombinieren. Sie werden dann mit 2 Schrauben oder Nieten befestigt (nicht im Lieferumfang enthalten).

Die einzige gemeinsame Vorgabe ist, dass der Durchmesser der Welle maximal 165 mm betragen darf.

Kompatibilität mit den Rollladenlamellen

Die Lamellen des Rollladens müssen einen Abstand zwischen 7 und 8 mm haben und ihre Höhe muss zwischen 30 und 45 mm liegen (ohne die oberste Lamelle, die für die Aufhängung bestimmt ist). Das Gewicht des Rollladenpanzers darf 7 kg pro Verbinder nicht überschreiten.

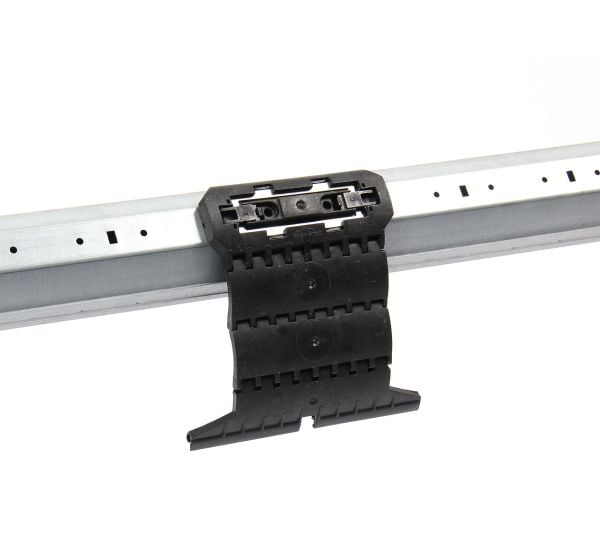

Gaviota 2-gliedriges-Modell 70070163

Der Nutzen des zweigliedrigen Modells

Dieser zweigliedrige Verbinder ist für Vorbaurollläden oder PVC-Blocköffnungen mit besonders großen Kästen geeignet. Kästen mit einem Durchmesser zwischen 180 und 205 mm. Dadurch kann es nicht zu einer Knappheit von Lamellen kommen.

Kompatibilität mit der Rollladenwelle

Dieses Verbindermodell ist mit allen gängigen Rollladenwellen kompatibel. Es eignet sich ganz besonders für achteckige Wellen, an die es sich dank eines Systems von Metalllaschen, die in die Aussparungen der Welle geschoben werden, sehr leicht ohne Verschraubung anpassen lässt.

Dieses Modell lässt sich auch mit anderen Wellenmodellen kombinieren. Sie werden dann mit 2 Schrauben oder Nieten befestigt (nicht im Lieferumfang enthalten).

Die einzige gemeinsame Vorgabe ist, dass der Durchmesser der Welle maximal 165 mm betragen darf.

Kompatibilität mit den Rollladenlamellen

Die Lamellen des Rollladens müssen einen Abstand zwischen 7 und 8 mm haben und ihre Höhe muss zwischen 30 und 45 mm liegen (ohne die oberste Lamelle, die für die Aufhängung bestimmt ist). Das Gewicht des Rollladenpanzers darf 7 kg pro Verbinder nicht überschreiten.

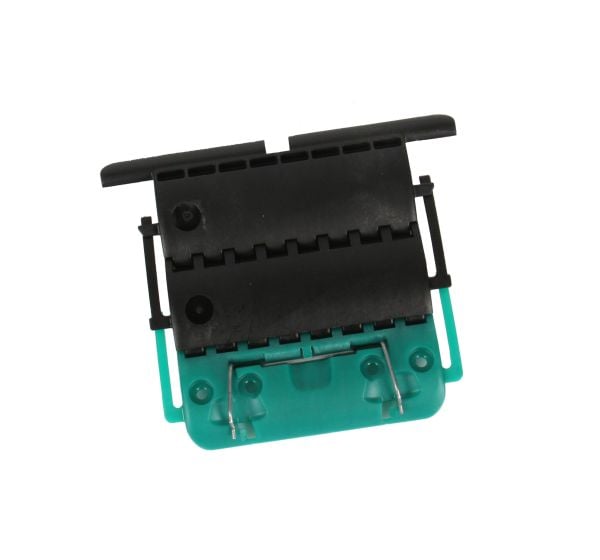

Das 2-gliedrige-Modell ZF H875E

Der Nutzen des zweigliedrigen Modells

Dieser zweigliedrige Verbinder ist für Vorbaurollläden oder PVC-Blocköffnungen mit besonders großen Kästen geeignet. Kästen mit einem Durchmesser zwischen 155 und 230 mm. Dadurch kann es nicht zu einer Knappheit von Lamellen kommen.

Kompatibilität mit der Rollladenwelle

Dieses Verbindermodell ist mit allen gängigen Rollladenwellen kompatibel. Es ist besonders gut für ZF-Wellen geeignet ( ZF45, ZF54, ZF64 ), auf die es sich dank eines Drahtbefestigungssystems sehr leicht ohne Verschraubung anbringen lässt.

Dieses Modell ist ebendfalls mit achteckigen Wellen kompatibel, an denen es mit zwei Schrauben oder Popnieten (nicht im Lieferumfang enthalten) befestigt wird.

Kompatibilität mit den Rollladenlamellen

Die Lamellen sollten über einen Abstand von 7, 8 oder 9 mm verfügen.
